Technische Data

Installatie: 4 mm keyway-sleuf (alu-profielcilinders)
Compatibel met: DE-STA-CO, Robohand, SMC, Bimba, Compact Air, Fabco
Vermogen: tot 14 W (afhankelijk van type)
Spanningval: max. 5 V (reed), max. 0,5 V (elektronisch)
Gevoeligheid: 85 Gauss (reed), 40 Gauss (elektronisch)
LED-indicatie: geel (PNP) of rood (NPN / reed)
Bescherming: IP67 / NEMA 6
Behuizing: polymeerconstructie
Temperatuurbereik: −20 °C tot +80 °C
Kabeldiameter: Ø 3,7 mm, 24 AWG
Reactietijd: snel schakelend (< 1 ms)
Montage: in sleuf met schroef, gereedschap niet vereist
Schakeling:
02: reedcontact NO, 5–120 V AC/DC, max. 0,03 A
31: elektronisch PNP, 5–28 V DC, max. 0,5 A
32: elektronisch NPN, 5–28 V DC, max. 0,5 A

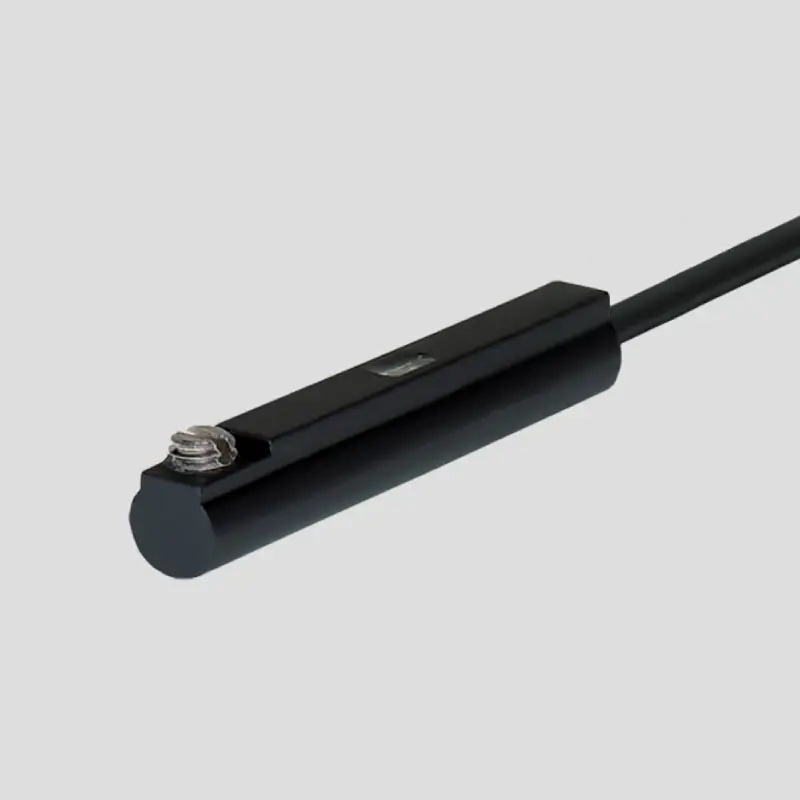

9C – proximity sensor met ronde groef

De Canfield 9C-serie is een universele proximity sensor ontworpen voor lineaire actuatoren met aluminium profielen en magneetzuigers zoals gebruikt bij SMC, Bimba, Fabco en andere merken. Deze sensor wordt rechtstreeks in een standaard 4 mm sleuf gemonteerd en wordt vastgezet met de geïntegreerde montageschroef.

De sensor is beschikbaar in reed- of elektronische uitvoering en detecteert via een magneetveld de positie van de cilinderzuiger. De LED-indicatie op de sensor is vanuit brede hoeken zichtbaar en vereenvoudigt de installatie en diagnose.

De sensor werkt op zowel AC als DC en schakelt tot 0,5 A bij spanningen van 5–120 V AC/DC (reed) of 5–28 V DC (elektronisch, PNP/NPN). De behuizing is vervaardigd uit hoogwaardige polymeren en ontworpen om te voldoen aan IP67 / NEMA 6, wat bescherming garandeert tegen vocht, stof en trillingen in industriële omgevingen.

Wil je zeker weten of de 9C-serie in voor u past? Vraag vandaag nog je offerte aan bij LDA en kies voor een storingsvrije positiedetectie.
