Technische Data

Montage: 4 mm T-sleuf (o.a. Parker, Festo, Fabco, Rotomation)
Vermogen: max. 5 W (reed), 4,8 W (elektronisch)
Spanningval: max. 0 V (reed), max. 1 V (elektronisch)
Gevoeligheid: 85 Gauss (reed), 25 Gauss (elektronisch)
LED-indicatie: rood (NPN/reed), geel (PNP)
Bescherming: IP67 / NEMA 6, corrosiebestendig
Kabel: PVC, Ø 2,7 mm, 26 AWG
Temperatuurbereik: −20 °C tot +80 °C
Schokbestendigheid: tot 30 G (reed)
Trillingsbestendigheid: tot 20 G (reed)
Aansluitopties:
0 – 9 ft PVC-kabel
3 – 8 mm male pigtail
8 – 12 mm quick connect (dual sensor)
Mating cordsets:
M8: RC08-AFM030-0120C10A / -0150C10A
M12: RC12-AFM040-0120C10A / -0150C10A

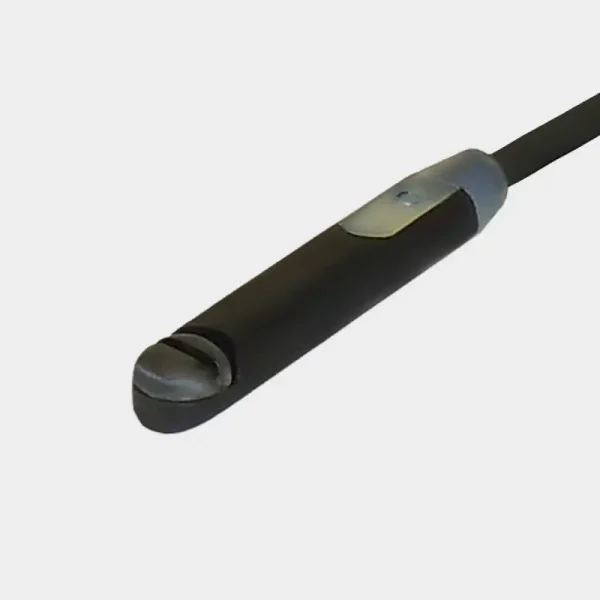

9Q serie – T-groef schakelaar

De Canfield 9Q-serie is een robuuste proximity schakelaar ontworpen voor eenvoudige montage in T-sleuven van aluminium profielcilinders zonder demontage van de eindkap. Dankzij het slimme insteek‑en‑vergrendelmechanisme wordt de sensor veilig en strak tegen het cilinderprofiel geplaatst. Ideaal voor cilinders van o.a. Parker, Fabco, Festo, Numatics en Rotomation.

De 9Q is beschikbaar als reedcontact of met elektronische detectie (PNP of NPN) elk voorzien van een goed zichtbare LED voor snelle statuscontrole. Reeduitvoeringen schakelen tot 120 V AC/DC terwijl elektronische types reageren vanaf 25 Gauss met minimale hysterese. De sensor is volledig ingegoten in polyurethaan met een harde nylon behuizing voor optimale bestendigheid tegen schokken, trillingen en vocht.

Wil je weten of de 9Q past op jouw cilinder? Vraag vandaag nog je offerte aan via LDA Belgium en kies voor een compacte, duurzame sensoroplossing zonder gedoe.
