Technische Data

  • Bore sizes: 15 mm, 18 mm, 20 mm, 25 mm, 28 mm, 32 mm
  • Rotatiehoek: 90° of 180°
  • Verstelbare hoek: 10° (voor 90° rotatie)
  • Werkdruk: 1,5 tot 7 bar
  • Werktemperatuur: 0°C tot +50°C
  • Poortgrootte: M5 (voor 15 mm en 18 mm), 1/8″ (voor 20 mm tot 32 mm)
  • Koppel bij 6 bar: 1,5 Nm tot 9,8 Nm (afhankelijk van model)
  • Maximale absorberende capaciteit (hydraulische schokdemper): 3 Nm tot 59 Nm (afhankelijk van model)
  • Gewicht: 600 g tot 1520 g (afhankelijk van model)

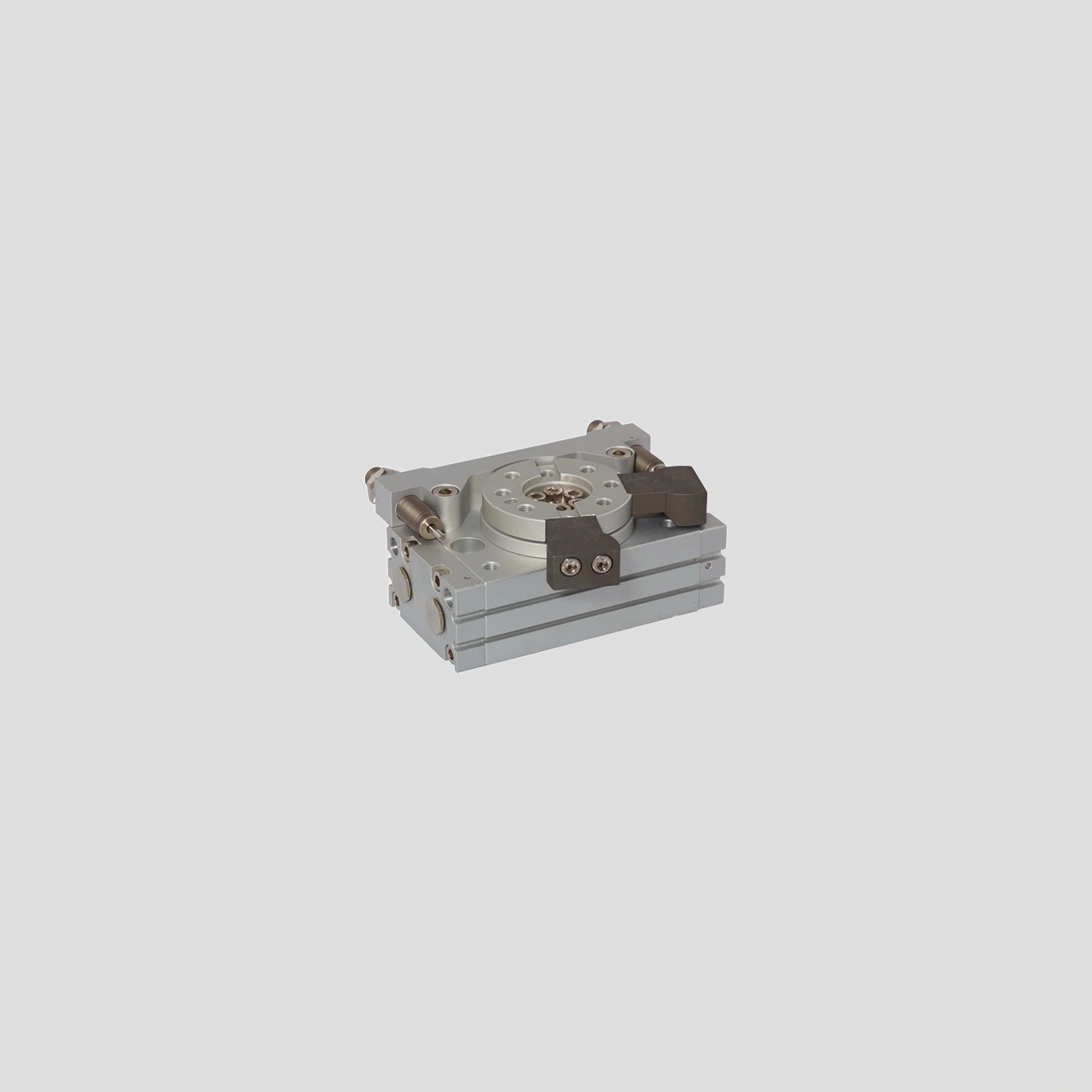

ARP-serie roterende actuators met 90° of 180° rotatie

De ARP-serie roterende actuators met zuiger en externe mechanische stoppers van PHD zijn ontworpen voor toepassingen die een dubbelwerkende, magnetische actuator vereisen met rotatiehoeken van 90° of 180°. Deze serie is uitgerust met externe mechanische stoppers en biedt de mogelijkheid om hydraulische schokdempers toe te voegen. De actuators zijn geschikt voor bores van 15 mm tot 32 mm.

Voordelen

  • Dubbelwerkend en magnetisch voor nauwkeurige positiebevestiging
  • Externe mechanische stoppers voor betrouwbare eindposities
  • Optionele hydraulische schokdempers voor soepele bewegingen en impactabsorptie
  • Groeven op de behuizing voor directe montage van magnetische reed-schakelaars
  • Compact ontwerp voor ruimtebesparende toepassingen
