Technische Data

Werkdruk: 17 bar (afhankelijk van model)
Media: Lucht, emulsies, water
Handmatige override:
– Mechanisch (alleen 3505)
– Elektronisch (standaard op alle modellen)
Elektrische gegevens (spoel):
– Spanning: 120 / 220 / 240 VAC (50/60 Hz)
– Vermogen: 8,5 VA (11,5 VA bij 6200)
Aansluiting: DIN 43650 Form A / ISO 4400
Montage en bescherming:
– In-line montage
– IP65 / NEMA 4 (met connector)
Temperatuurbereik:
– Gemiddeld: +60 °C max.
– Omringend: +10 °C tot +50 °C
Functie:
– 2/2-wegklep, normaal gesloten
– Pilootgestuurde membraanafsluiter
Voedingsspanning & timer:
– Sandwich timer met 6 ft. netsnoer (120/220/240 VAC)
– Cyclustijd: instelbaar 1-45 min
– Openingstijd: instelbaar 0,25-25 s
Beschikbare kleptypes & behuizing:
– 3505: messing, 1/4″-1/2″ NPT, max. 230 psi
– 3585: glasgevuld nylon, 1/4″-1/2″ NPT, max. 180 psi
– 6200: glasgevuld nylon, 1/4″-3/8″ NPT, 250 psi max.
– 3685: PEI, 3/4″-1″ NPT, max. 120 psi

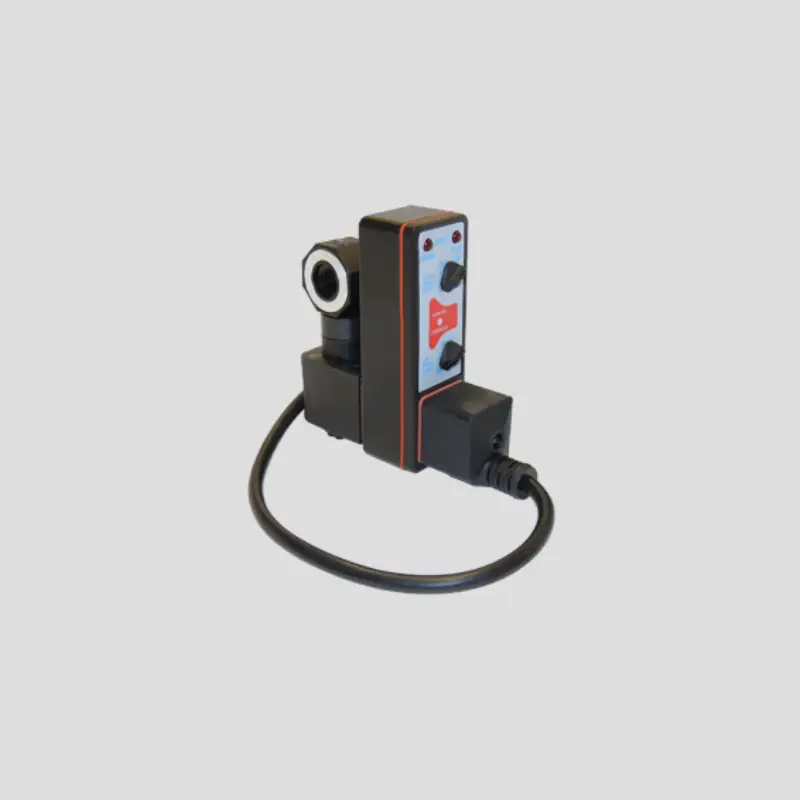

CRDV serie – Condensaat aftap ventiel

De CRDV van Spartan Scientific is een stevige elektronische condensatie ventiel ontworpen om automatisch vocht uit persluchtsystemen, leidingen en tanks te verwijderen. Dankzij het “sandwich timer”-ontwerp wordt de CRDV eenvoudig gemonteerd tussen een spoel en connector zonder extra bedrading. Dan past hij op vrijwel elke bestaande installatie.

De timer is voorzien van twee instelbare parameters: cyclusduur (1 tot 45 minuten) en openingsduur (0,25 tot 25 seconden). Twee status-LED’s zorgen voor directe visuele feedback. De CRDV is beschikbaar met ventielbehuizing in messing of glasgevuld nylon, afhankelijk van de drukvereisten en media.

Toepassingen omvatten persluchtsystemen, compressortanks, vochtverwijdering in leidingnetten, en andere installaties waar automatisch condensaatbeheer nodig is.

Op zoek naar betrouwbare en onderhoudsarme condensaatverwijdering? Vraag bij LDA Belgium jouw offerte voor de CRDV aan.
