Technische Data

Bevestiging: M8 × 1,25 draad
Behuizing: Roestvrij staal (300-serie) met TPU encapsulant
Montage: geschikt voor direct schroefmontage in industriële omgevingen
Vermogen: max. 5 W (reed), 4,8 W (elektronisch)
Spanningval: 0 V (reed), max. 1 V (elektronisch)
Gevoeligheid: 85 Gauss (reed), 25 Gauss (elektronisch)
Bescherming: IP67 / NEMA 6
Temperatuurbereik: −20 °C tot +80 °C
Kabel: PVC, Ø 2,7 mm, 24 AWG
Trillingsbestendigheid: tot 20 G
Schokbestendigheid: tot 30 G (reed)
Aansluitopties:
0 – 9 ft PVC-kabel
3 – 8 mm quick connect pigtail
5 – 12 mm quick connect pigtail
Mating cordsets:
– M8: RC08-AFM030-0120C10A / -0150C10A
– M12: RC12-AFM030-0120C10A / -0150C10A
Schakeltypes:
– 01 – Reed NO, 0–120 V AC/DC, max. 0,5 A
– 31 – Elektronisch PNP, 5–24 V DC, max. 0,2 A
– 32 – Elektronisch NPN, 5–24 V DC, max. 0,2 A

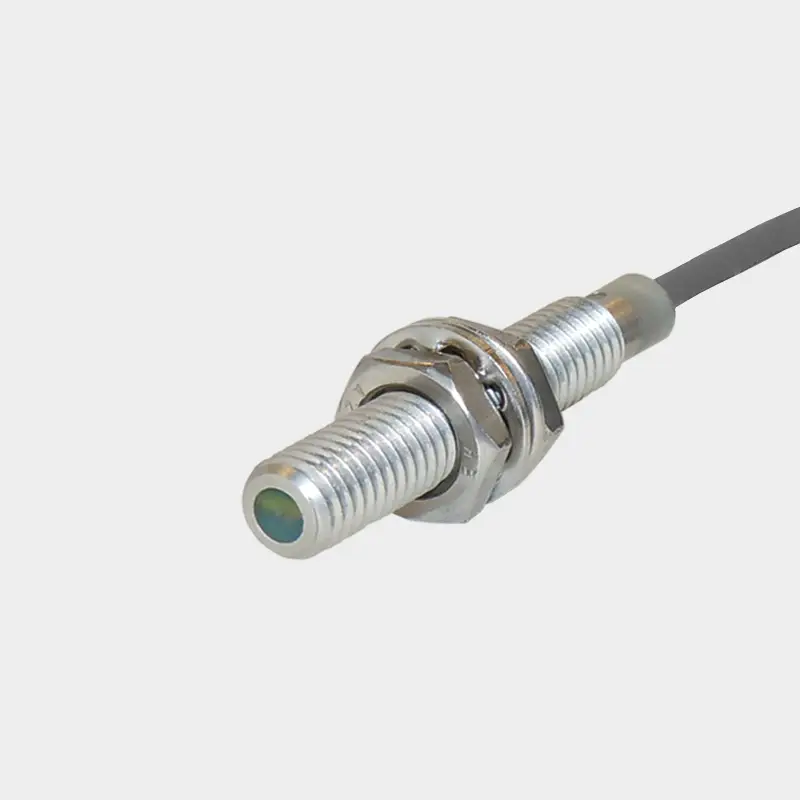

CS serie- magnetische sensor met schroefdraad

De Canfield CS-serie is een stevige cilindrische proximity sensor met M8-schroefdraadbevestiging. Speciaal ontworpen voor nauwkeurige detectie van magnetische objecten in industriële en mobiele toepassingen. Dankzij de volledig ingegoten constructie in roestvrij staal en TPU is deze sensor bestand tegen vocht en trillingen. De sensor kan op eenvoudige wijze direct in machineframes, actuatoren of custom mounts worden bevestigd.

De CS-sensor is beschikbaar als reedcontact (tot 120 V AC/DC) of als elektronische variant met PNP- of NPN-uitgang (5–24 V DC). Beide versies bieden een schakelvermogen tot 5 W. De reeduitvoering reageert bij 85 Gauss, de elektronische reeds vanaf 25 Gauss. Dankzij het compacte formaat is de sensor ideaal voor toepassingen waar ruimte beperkt is, maar betrouwbaarheid essentieel.

De CS-serie is IP67/NEMA 6 gecertificeerd, bestand tegen schokken en trillingen en wordt standaard geleverd met bulk- of individuele verpakking.

Vraag vandaag nog je offerte aan bij LDA Belgium en ontdek de veelzijdige precisie van de CS-serie.
