Technische Data

Sensorfunctie: Elektronische tilt switch (geen continue meting, maar schakelactie)
Trip-punten: ±15°, ±30°, ±45°, ±60°, ±85°
Uitgangstype: PNP sourcing
Voedingsspanning: 12 – 24 V DC
Uitgangsstroom: max. 1 A per uitgang
Nauwkeurigheid: ±0,5° bij 20 °C
Temperatuurbereik: −40 °C tot +85 °C
Temperatuurd drift: max. ±1°
Behuizing: Gegoten zink met poedercoating
Bescherming: IP69K
Montage: 2 × Ø 4,2 mm montagegaten
Compatibele connectoren:
– M8: RC08-AFM040-0120C10A / -0150C10A
– M12: RC12-AFM040-0120C10A / -0150C10A
– GT: GT0604-U000-1A / GT0604-X000-1A

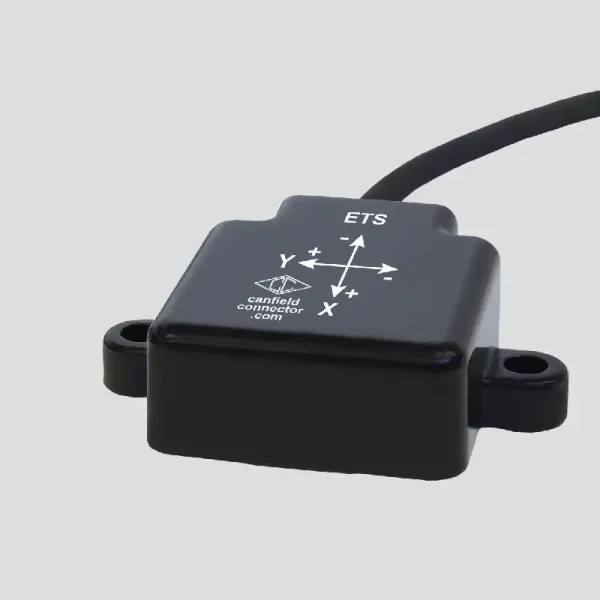

ETS serie – Tilt schakelaar

De Canfield ETS-serie is een stevige volledig elektronische tilt switch die een schakeluitgang activeert bij een vooraf ingestelde hellingshoek. De sensor maakt gebruik van MEMS-technologie om nauwkeurig de stand van een object ten opzichte van de zwaartekracht te meten en is inzetbaar als enkelassige of dubbelassige versie. Toepassingen zijn o.a. platformnivellering, armpositiedetectie, camera-stabilisatie of bewegingsbeveiliging.

De schakeluitgang (PNP-sourcing) schakelt bij een ingestelde hoek van ±15°, ±30°, ±45°, ±60° of ±85°, met een nauwkeurigheid van ±0,5° en een maximale afwijking door temperatuur van slechts ±1°. De compacte gegoten metalen behuizing is voorzien van zwarte poedercoating, volledig ingegoten met epoxy en bestand tegen stof, water en trillingen volgens IP69K.

Vraag vandaag nog je offerte aan bij LDA Belgium en schakel automatisch op het juiste moment met de ETS-serie.
