Diaphragm Vacuum switch

Technische Data

Maximale spanning:

38: 250 VAC / 30 VDC (UL: 125 VAC / 30 VDC)
35 / 35V: ≤ 48 VAC/DC
37 / 37V: ≤ 250 VAC

Maximale werkdruk:

38: 10 bar
35 / 35V: 10 bar
37 / 37V: 20 bar

Maximale overdruk:

Alle modellen: 15 bar

Instelbereik:

Alle modellen: -200 tot -900 mbar (±100 mbar)

Hysteresis:

Alle modellen: ± 0,15 bar

Maximale vloeistoftemperatuur:

38: 80°–120°C afhankelijk van membraan (UL: 85°C)
35 / 35V: 80°–120°C afhankelijk van membraan
37 / 37V: 80°–120°C afhankelijk van membraan

Beschermingsgraad:

38: IP65 (DIN43650-connector)
35 / 35V: IP00 (optie beschermkap IP54/IP65)
37 / 37V: IP00 (optie beschermkap IP54/IP65)

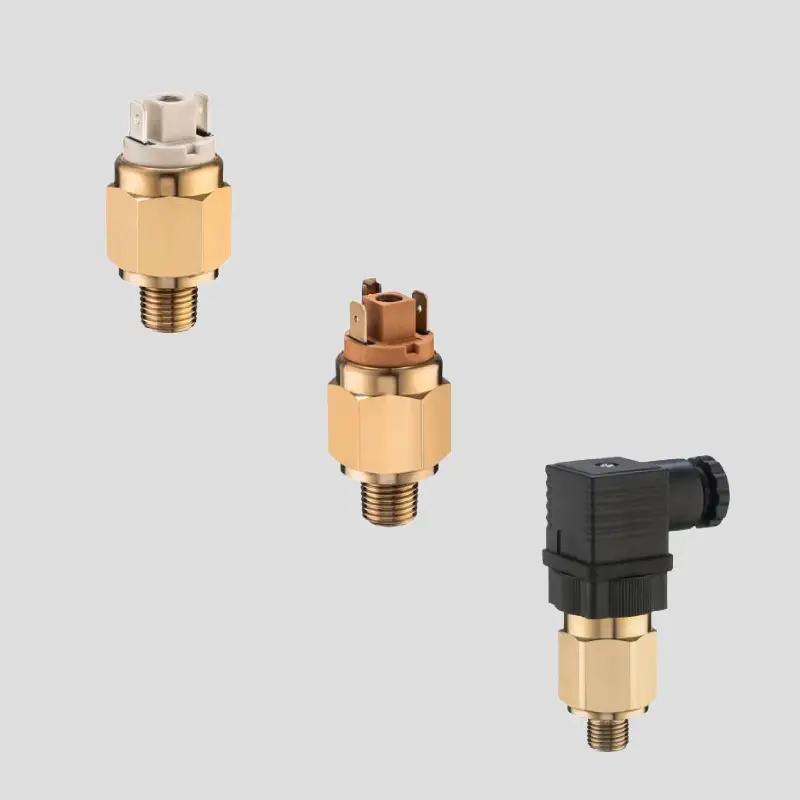

Membraan vacuüm schakelaar

De 38/35/37-serie van Euroswitch combineert geavanceerde druk- en vacuümschakelaars in één veelzijdige productlijn.Speciaal ontworpen voor veeleisende industriële toepassingen. Of het nu gaat om het bewaken van lichte onderdruk, precisievacuüm of werkdruk tot 10 bar, deze serie biedt betrouwbare schakelprestaties met een lange levensduur. De drukschakelaar is geschikt voor zowel vaste installaties als mobiele systemen.

Dankzij de sterke behuizing zoals messing of roestvast staal AISI 316L en een breed aanbod aan membraanopties (NBR, FKM, EPDM, CR, HNBR) kan de serie eenvoudig worden afgestemd op uw specifieke procesomstandigheden. Met beschermingsgraden van IP00 tot IP65 en optionele UL508-certificering zijn deze schakelaars geschikt voor uiteenlopende sectoren, van machinebouw en pneumatiek tot hydraulische toepassingen.
