Technische Data

Sleuftype: 4,2 mm U-groef
Compatibiliteit: Mindman, Koganei cilinders
Vermogen: max. 4,8 W
Spanningval: max. 2,5 V (reed), max. 0,5 V (elektronisch)
Gevoeligheid: 60 Gauss (reed), 40 Gauss (elektronisch)
LED-indicatie: rood (reed/NPN), groen (PNP)
Bescherming: IP67 / NEMA 6
Kabel: PVC, Ø 2,8 mm, 26 AWG
Temperatuurbereik: −20 °C tot +80 °C
Trillingsbestendigheid: tot 20 G
Schokbestendigheid: tot 30 G (alleen reed)
Mating cordsets:
– M8: RC08-AFM030-0120C10A / -0150C10A
– M12: RC12-AFM040-0120C10A / -0150C10A

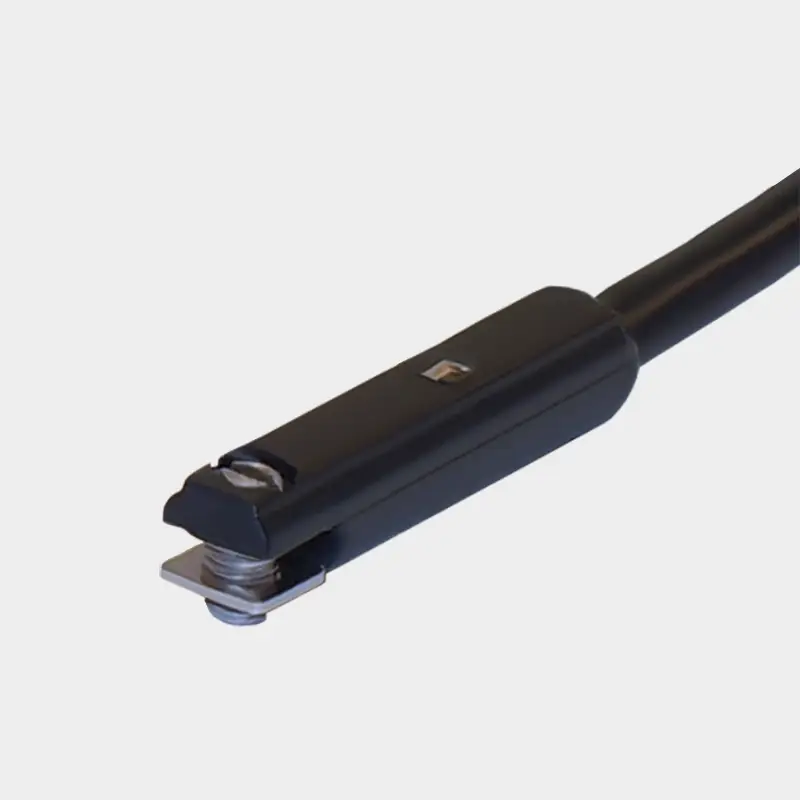

9K serie – U groef schakelaar

De Canfield 9K-serie is een compacte proximity schakelaar die speciaal is ontworpen voor montage in een 4,2 mm brede U-groef van aluminium extrusie-achtige lineaire actuatoren. Deze groef komt vaak voor in cilinders van merken als Mindman en Koganei. Dankzij het slanke ontwerp past de schakelaar perfect in de sleuf, zonder externe bevestigingsonderdelen of complexe installatie.

De 9K-serie is beschikbaar in reed- of elektronische uitvoering. Elk met LED-indicatie. De reedvariant werkt tot 120 V AC/DC en is voorzien van een interne spanningsbegrenzing terwijl de elektronische PNP- en NPN-modellen reageren vanaf 40 Gauss met minimale hysterese. Alle schakelaars zijn volledig IP67-afgedicht en bieden betrouwbare werking in vochtige en stoffige industriële omgevingen.

Wil je weten of de 9K-serie past binnen jouw U-groefprofiel? Vraag vandaag nog je offerte aan via LDA Belgium en sluit jouw detectieoplossing nauwkeurig en eenvoudig aan.
