Technische Data

Sleufcompatibiliteit: T-slot systemen (Fabco, Festo, SMC, Numatics, Parker)
Vermogen: max. 10 W (reed), 3 W (elektronisch)
Spanningval: max. 2,65 V (reed), 0,5 V (elektronisch)
Gevoeligheid: 60 Gauss (reed), 40 Gauss (elektronisch)
Behuizing: PA, volledig ingegoten, corrosiebestendig
Kabel: PUR, Ø 2,9 mm, 26 AWG
Temperatuurbereik: −10 °C tot +70 °C
Bescherming: IP67 / NEMA 6
Trillingsbestendigheid: tot 9 G
Schokbestendigheid: tot 50 G
Aansluitopties:
– 0 – 9 ft PUR-kabel
– 3 – 8 mm male pigtail
– 8 – 12 mm quick connect pigtail (dual sensor)
Mating cordsets:
M8: RC08-AFM030-0120C10A / -0150C10A
– M12: RC12-AFM040-0120C10A / -0150C10A
Schakeltypes:
– 02 – Reed NO met rode LED, 5–240 V AC/DC, max. 0,1 A
– 31 – Elektronisch PNP, met groene LED, 5–30 V DC, max. 0,1 A

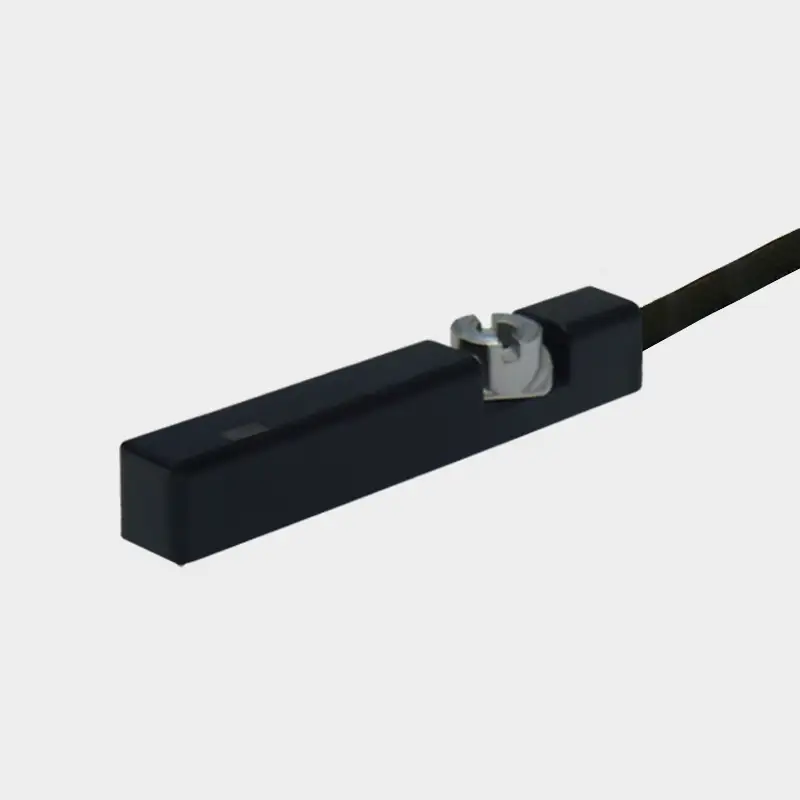

9U serie – T-Slot Groef schakelaar

De Canfield 9U-serie is een compacte proximity schakelaar speciaal ontworpen voor lineaire actuatoren met een T-sleuf, waaronder modellen van Fabco, Festo, Numatics, Parker en SMC. Dankzij het slimme top-down ontwerp kan de schakelaar op elke positie in de groef worden geplaatst, vastgezet en netjes weggewerkt tegen de cilinderwand – zonder uitstekende onderdelen.

De schakelaar is leverbaar in reed- of elektronische uitvoering (PNP of NPN), elk voorzien van een heldere LED-indicatie voor snelle controle. De reedversie ondersteunt spanningen tot 240 V AC/DC, terwijl de elektronische uitvoering functioneert op 5–30 V DC. De kunststof behuizing is volledig ingegoten en biedt IP67- en NEMA 6-bescherming waardoor de schakelaar ook inzetbaar is in vochtige of vuile industriële omgevingen.

Aansluitopties zijn 9 ft PUR-kabel, een 8 mm quick connect pigtail of dual sensor met 12 mm male pigtail. Compact, veelzijdig en snel te installeren. De 9U-serie is dé oplossing voor slimme en nette positiedetectie.

Wil je weten of de 9U-serie past binnen jouw cilindersysteem? Vraag vandaag nog je offerte aan via LDA België.
