Technische Data

  • Bore sizes: 12,7 mm, 19,1 mm, 28,6 mm, 34,9 mm, 41,3 mm, 63,5 mm, 76,2 mm, 101,6 mm, 152,4 mm, 203,2 mm
  • Slaglengte: 3,2 mm tot 152,4 mm (in stappen van 3,2 mm)
  • Werkdruk: 8,6 bar (standaard pneumatisch), tot 34,5 bar (hydraulisch, afhankelijk van model)
  • Werktemperatuur: -18°C tot 93°C (standaard), tot 204°C (met speciale afdichtingen)
  • Poortgrootte: M5, M8, 1/8″ NPTF, 1/4″ NPTF (afhankelijk van model)
  • Kracht bij 6,9 bar: 8,9 N tot 22.241 N (afhankelijk van model en slag)
  • Materiaal: Geanodiseerd aluminium (behuizing), roestvrij staal (zuigerstang), sinterbrons (lager)
  • Afdichtingen: Standaard NBR (Buna-N), opties zoals Viton (HTV), EPDM (ETP), en PTFE
  • Montageopties: Eindbevestiging (TF, TR, TBE), zijbevestiging (B, T), draaipuntbevestiging (PS, LP, SP)
  • Opties: Magnetische zuiger, holle zuigerstang, verstelbare slag, urethaandempers, roestvrijstalen uitvoering

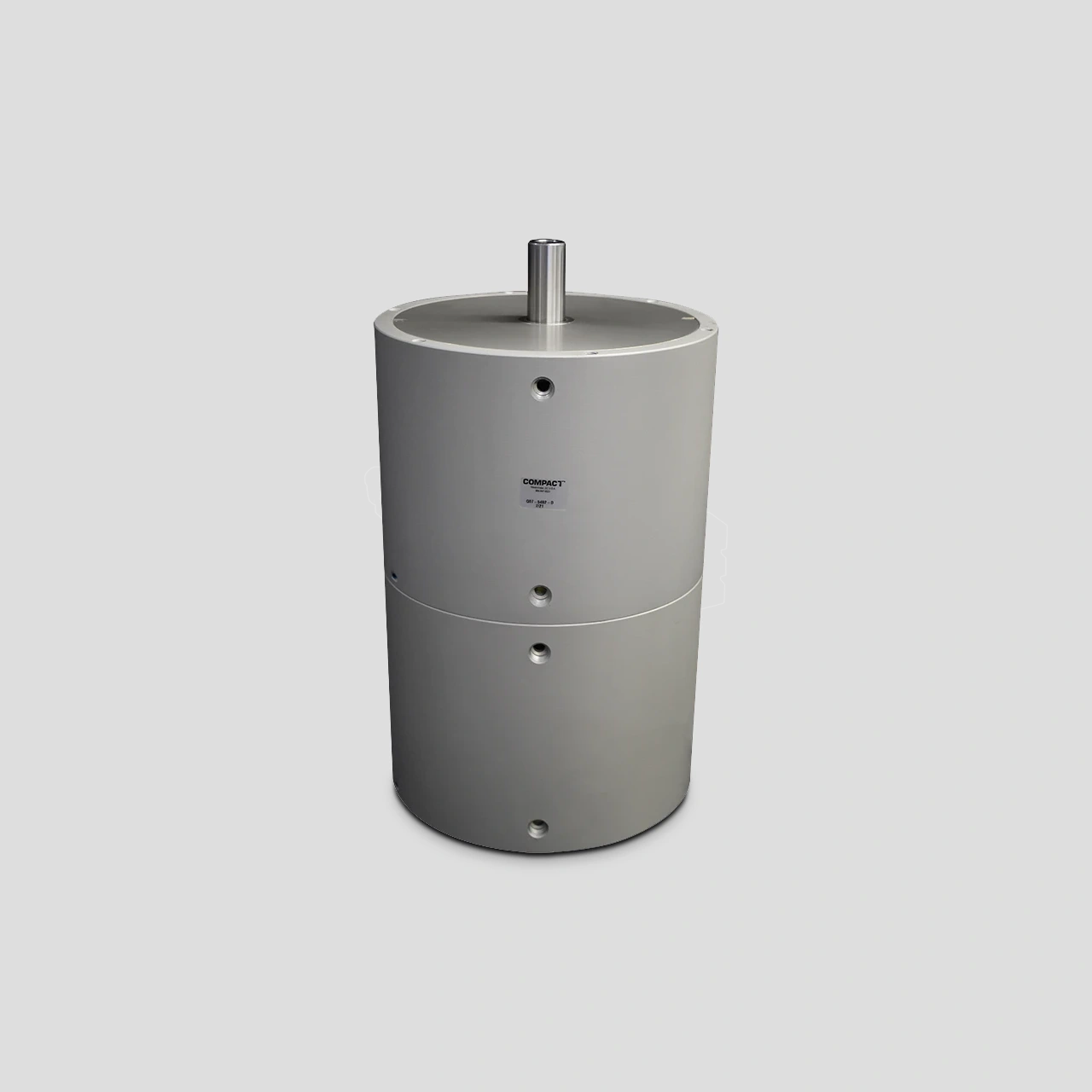

Ronde Inch Cilinders

De Inch Cilinders van COMPACT  is verkrijgbaar in verschillende uitvoeringen, zoals vierkante eindmontage, ronde eindmontage, zijmontage en dunne zijmontage. De cilinders zijn leverbaar in bores van 12,7 mm tot 203,2 mm en bieden een breed scala aan slaglengtes, montagemogelijkheden en afdichtingsopties voor uiteenlopende industriële toepassingen.

Voordelen

  • Compact ontwerp met tot 60% kleinere omhulling dan standaardcilinders
  • Breed scala aan montagemogelijkheden voor flexibele integratie
  • Optionele afdichtingen voor extreme temperaturen en corrosieve omgevingen
  • Magnetische zuigeroptie voor positiebevestiging
  • Holle zuigerstangoptie voor toepassingen met doorvoer van media of kabels
  • Verstelbare slag en dempingsopties voor nauwkeurige bewegingen
