Caractéristiques techniques

Course maximale : jusqu’à 3,4 m (134 pouces)
Vitesse maximale : env. 1,5 m/s (en fonction de la charge et de la vitesse)
Capacité de charge :
Fz-max : jusqu’à 5745 N
Couple My/Mz : jusqu’à 603 N·m
Couple Mx : jusqu’à 115 N·m
Précision : classe 7 (±52 µm / 300 mm)
Plage de température : –4 °C à +54 °C
Indice de protection : IP44
Matériau : aluminium anodisé avec bande de recouvrement en acier inoxydable
Double chariot en option pour une capacité de charge et de couple accrue

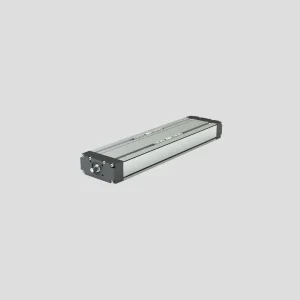

Actionneurs linéaires MXE-P

L’actionneur linéaire MXE-P de Tolomatic est une solution à vis puissante et polyvalente pour les applications qui exigent une rigidité élevée, un mouvement fluide et des performances constantes. Grâce à son rail profilé intégré avec roulements à billes à recirculation, cet actionneur offre un mouvement linéaire précis avec un jeu minimal, même sous des charges lourdes. Son boîtier en aluminium robuste et sa conception modulaire font du MXE-P l’actionneur idéal pour les systèmes d’automatisation, les lignes d’emballage, les processus d’assemblage et les applications de type « pick-and-place ».

Avantages

Rail profilé intégré avec roulements à billes à recirculation pour une rigidité élevée et un faible frottement.
Entraînement à vis avec choix entre un écrou à billes (jeu réduit, rendement élevé) ou un écrou fixe (silencieux, faible entretien).
Capacité de charge élevée : forces axiales jusqu’à 5745 N et couples jusqu’à 603 N·m.
Boîtier en aluminium anodisé avec bande de recouvrement en acier inoxydable contre la poussière et la contamination
Conception compacte avec une faible hauteur de chariot et des rainures en T pour un montage facile
Configurations du moteur : entraînement en ligne ou entraînement parallèle inversé (transmission par courroie 1:1 ou 2:1)
