Contrôleur de bus de terrain MAC MI/O 67

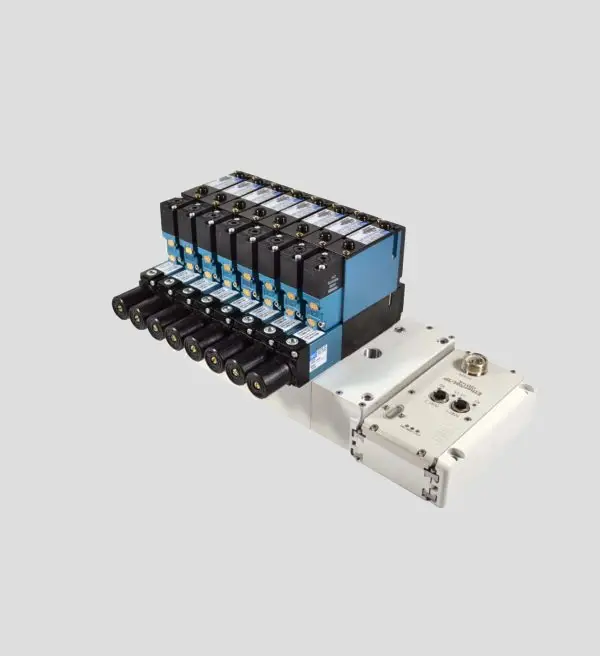

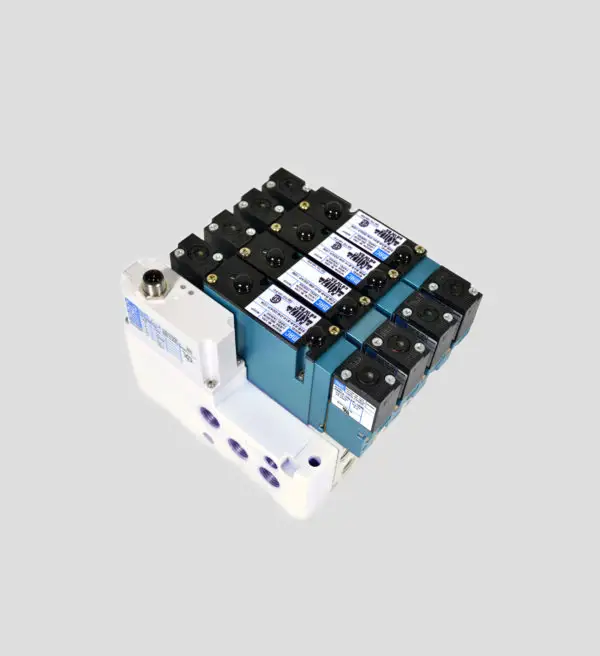

Le bus de terrain MAC Valves MI/O 67 est un module de bus de terrain intelligemment conçu qui fait évoluer la technologie bien connue des vannes pneumatiques MAC vers l’industrie 4.0.
En intégrant les embases MAConnect® existantes à un module de protocole (EtherNet/IP, EtherCAT, Profinet, PowerLink, I/O Link ou Modbus/TCP), la logique de commande et l’alimentation sont toutes deux contrôlées via une connexion standardisée. Cela permet de créer un système compact et épuré avec un minimum de câblage et une modularité maximale. Vous trouverez ci-dessous quelques-unes des caractéristiques générales de la plateforme.

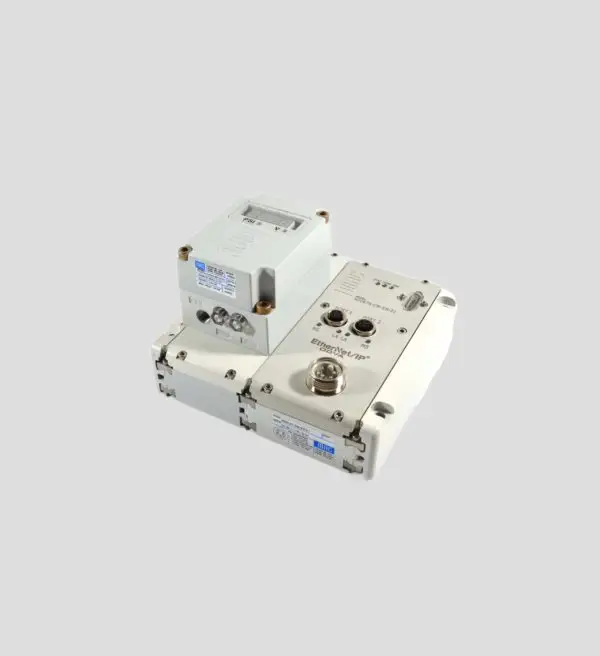

Module de communication MI/O-67®
Le module de communication est le cœur de la plateforme MI/O-67® et constitue le module minimum requis pour la mise en œuvre d’une solution de bus de terrain. Six protocoles sont disponibles :
Chaque module de communication peut contrôler jusqu’à 32 électrovannes (32 simples ou 16 doubles au maximum, ou une combinaison des deux jusqu’à un maximum de 32).
Le module peut fournir un courant maximal de 8 A (0,5 A maximum par canal) à l’embase MAConnect®.
Vous pouvez connecter jusqu’à 12 modules d’extension supplémentaires à chaque module de communication et répartir les 8 A entre ces modules.
Tous les modules MI/O-67® fonctionnent en 24 V CC. Le nœud est connecté à l’embase MAConnect® via un adaptateur spécifique à la série de vanne concerné.
Le module de communication est disponible avec un connecteur d’alimentation mini-jack 4 broches 7/8″ et un connecteur mini-jack 5 broches 7/8″. Il dispose de deux ports Ethernet M12 pour la communication avec d’autres périphériques réseau. Pour des raisons d’isolation, l’alimentation de la vanne est séparée via un connecteur distinct de celle de l’électronique ; les deux peuvent supporter un courant maximal de 8 A.
Modules d’extension disponibles :
Série MAConnect® MI/O-67®
Trois adaptateurs de la série MAConnect® sont disponibles :
