27N–28N drukschakelaars met instelbare hysteresis en SPDT-wisselcontacten. Geschikt voor 0,3–400 bar, IP65-bescherming, diverse materialen. Leverbaar in België.

Téléchargements

Membrane adjustable hysteresis switch catalog

Caractéristiques techniques

Température maximale du fluide : 80 °C à 120 °C (selon la membrane ou le joint)
Pression de service (max.) :
Diaphragme : acier 150 bar | laiton 40 bar
Piston : 450 bar
Limite de surpression :
Membrane : acier 300 bar | laiton 80 bar
Piston : 800 bar
Durée de vie : Mécanique : 1 000 000 de commutations
Joint : NBR + Téflon (piston)
Indice de protection : IP65 (avec connecteur conforme à la norme UNI EN 175301-803 / DIN 43650)
Poids : ±130 g (membrane) | ±140 g (piston)
Plage de commutation :
Membrane : 0,3 – 100 bar (selon le modèle)
Piston : 50 – 400 bar (selon le modèle)

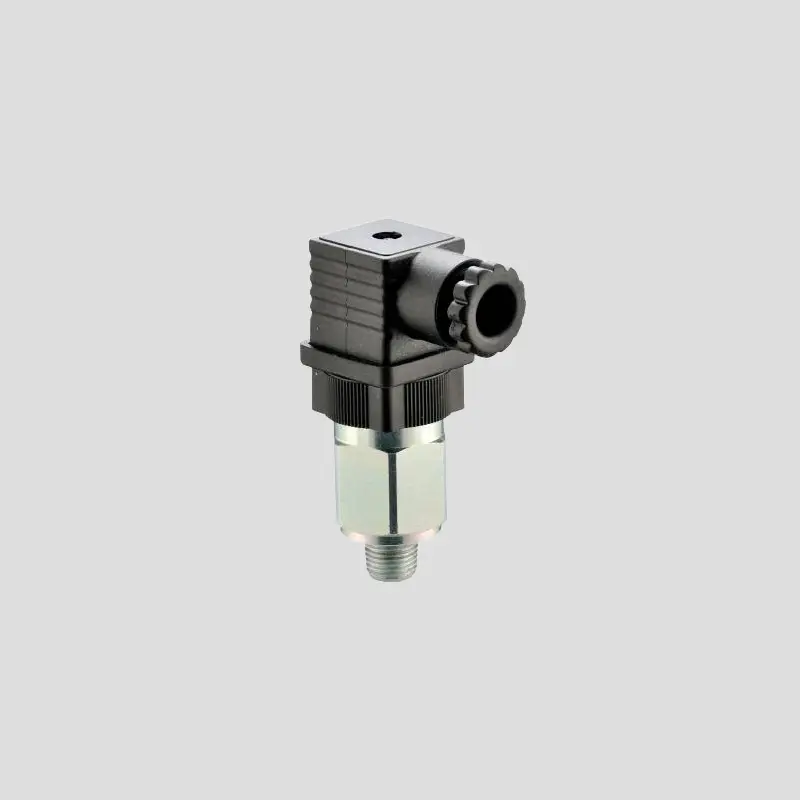

Pressostat à membrane avec hystérésis réglable

La série de pressostats 27N–28N est conçue pour les applications industrielles où un contrôle précis de la pression et une commutation fiable des circuits électriques sont essentiels. Grâce aux contacts inverseurs SPDT (Single Pole Double Throw), ces pressostats peuvent être utilisés de manière flexible dans les systèmes qui nécessitent à la fois un signal normalement fermé (NC) et un signal normalement ouvert (NO).

L’un des principaux avantages de cette série est l’hystérésis réglable :

Version à membrane : réglable de 20 % à 50 % (30 % en standard)
Version à piston : réglable de 30 % à 50 % (40 % en standard)

L’utilisateur peut ainsi adapter parfaitement le moment de commutation aux exigences du processus.

Le boîtier est disponible en acier galvanisé, en laiton, en acier inoxydable AISI 316 ou en acier inoxydable AISI 303, ce qui rend le commutateur adapté à divers fluides et environnements. Les fils de connexion varient de 1/8« à 1/4 » (conique gaz, cylindrique gaz, NPT, M10x1K et M12x1,5), ce qui facilite l’intégration dans les systèmes existants.
