Industriële drukschakelaars serie 24, 24C & 24F met SPDT-contacten en 360° draaibare behuizing. Geschikt voor 0,3–400 bar. Leverbaar in België via LDA.

Téléchargements

Caractéristiques techniques

Type de contact : SPDT (contact inverseur)
Capacité électrique :
5 (4) A / 14 V CC
4 (3) A / 30 V CC
5 (3) A / 125 V CA
3 (2) A / 250 V CA
Température maximale du fluide : 80 °C à 120 °C (selon la membrane)
Indice de protection : IP65 (selon UNI EN 175301-803 / DIN43650)
Hystérésis :
Membrane : ~10–30 % de la valeur réglée
Piston : ~10–40 % de la valeur réglée
Raccordement au process :
1/8” G conique, 1/4” G conique, 1/8” G cylindrique, 1/4” G cylindrique
Matériaux : acier galvanisé, acier inoxydable AISI 316L
Options de membrane : NBR, FKM (standard), EPDM, CR, silicone, HNBR
Plages de réglage :
Membrane : 0,3–5 bar / 1–10 bar / 10–25 bar / 25–80 bar
Piston : 50–200 bar / 100–400 bar
Raccordement presse-étoupe : PG11 (pour câbles Ø 6–8 ou 8–10 mm)
Rotation : boîtier pivotant à 360° pour un positionnement optimal

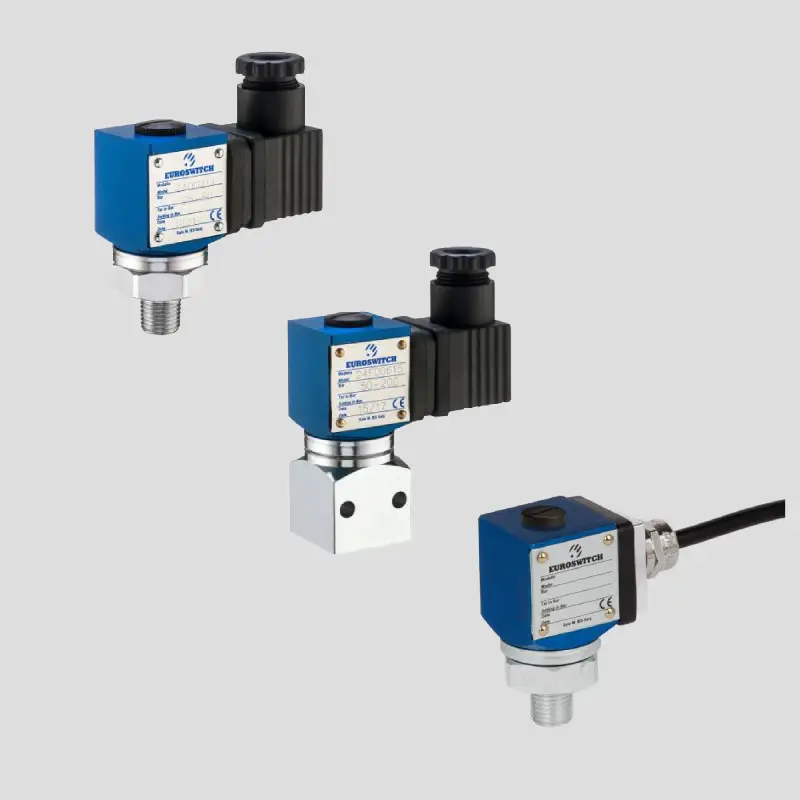

Pressostat à membrane/piston avec SPDT

La série 24 comprend des pressostats qui combinent un boîtier pivotant à 360° avec des contacts SPDT durables, ce qui les rend extrêmement flexibles dans diverses applications industrielles. Les versions à membrane ou à piston conviennent aussi bien aux pressions basses qu’aux pressions très élevées et peuvent ainsi être facilement adaptées à des fluides et des conditions de température spécifiques.

Ces pressostats sont conçus pour les systèmes hydrauliques et pneumatiques, la construction de machines, les installations de traitement et les applications OEM. Le presse-étoupe PG11 ou le raccord DIN intégré assure un montage facile et une étanchéité fiable jusqu’à IP65.

Avec un contact SPDT, vous pouvez donc choisir si le circuit se ferme lorsque la pression augmente (NO) ou s’ouvre lorsque la pression augmente (NC), ou utiliser les deux pour la commutation du signal. Les contacts SPDT permettent d’utiliser un seul interrupteur pour deux fonctions différentes.

Les pressostats de la série Euroswitch 24 sont disponibles chez LDA Belgique avec une assistance technique, des délais de livraison courts et la possibilité d’une configuration personnalisée !
