Miniaturized Diaphragm pressure switches from Euroswitch

Téléchargements

Miniaturized pressure switch catalog

Caractéristiques techniques

Modèle 25R – pressostat standard compact

Plage de pression de commutation : 0,5 à 10 bars
Raccords : 1/8″ ou 1/4″ GAS conique, M10x1
Tension de commutation max. : 48 V CC
Courant de commutation : jusqu’à 5 A
Indice de protection : IP00 (IP54 en option avec capot)
Température de fonctionnement : -25 °C à +80 °C

Modèle 25D – avec technologie à action instantanée

Plage de pression de commutation : 1 à 6 bars
Courant de commutation : jusqu’à 8 A à 12 V CC
Raccords : FASTON 6,3 x 0,8 mm
Durée de vie mécanique : >1 million de cycles
Format compact avec une grande fiabilité de commutation

Matériaux et joints

Boîtier : laiton
Matériau des contacts : argenté (Ag)
Options de membrane : NBR, HNBR, EPDM
Joint torique : NBR standard, alternatives sur demande

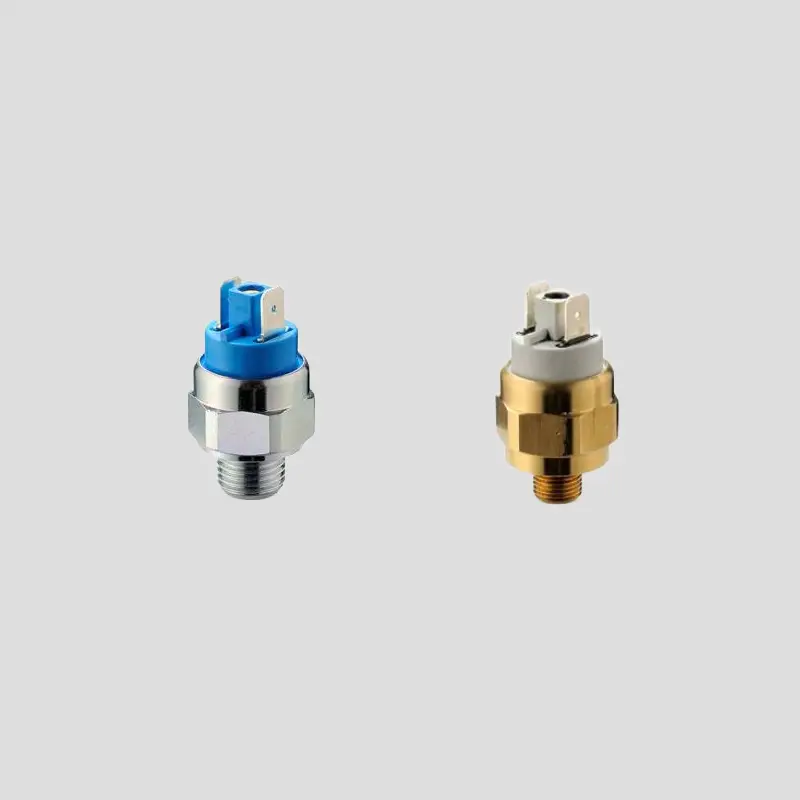

Pressostats à membrane miniatures

Les pressostats miniatures Euroswitch sont disponibles chez LDA. Grâce à leur conception, ces pressostats sont idéaux pour une installation dans de petits appareils, des systèmes hydrauliques ou des applications industrielles avec un espace d’installation limité.

Le boîtier est en laiton (autres matériaux sur demande) et résiste à des pressions de service allant jusqu’à 20 bars et à des surpressions allant jusqu’à 50 bars. Les pressostats utilisent des contacts en argent, adaptés à des tensions de commutation allant jusqu’à 48 V (modèle 25R) ou 12 V (modèle 25D), et à des courants de commutation allant jusqu’à 8 A.

Les deux modèles sont équipés d’un mécanisme à action instantanée avec une durée de vie de plus de 100 000 commutations, tant mécaniques qu’électriques. La valeur de réglage et l’hystérésis peuvent être ajustées en usine sur demande pour des performances optimales.
