Caractéristiques techniques

Tailles d’alésage : 40 mm, 63 mm, 80 mm
Angle de rotation : 90° ou 180°
Angle réglable : ±5°
Pression de fonctionnement : 1,3 à 7 bar
Charge axiale maximale admissible : 10 kg
Angle d’amortissement : 74°
Température de fonctionnement : -10°C à +60°C
Diamètre du pignon : 16 mm
Poids (CRTH) : 2800 g (40 mm), 3000 g (63 mm), 3050 g (80 mm)
Poids (CRTHD) : 3000 g (63 mm)
Poids (CRTF) : 2840 g (40 mm)

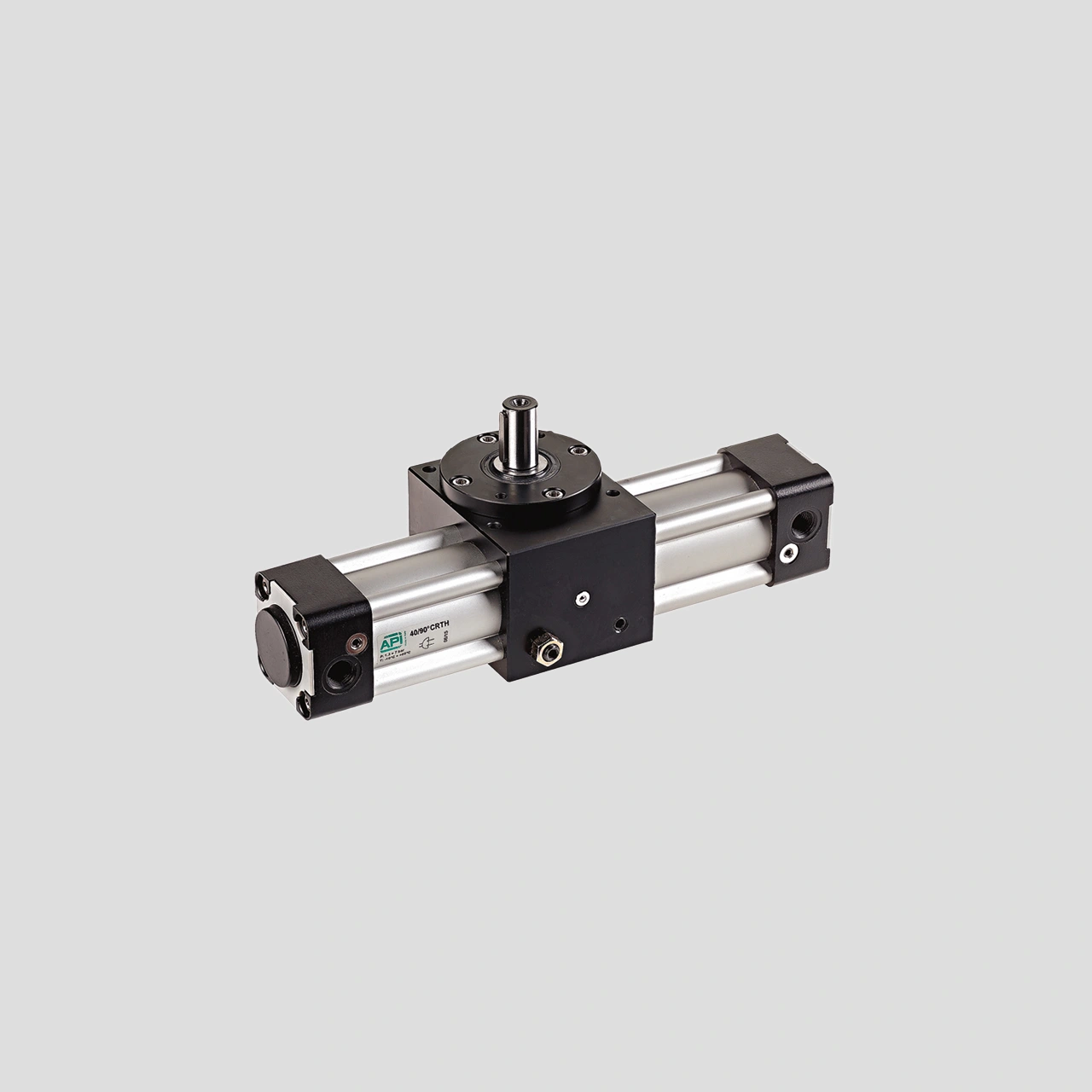

série CRT de vérins rotatifs à crémaillère

La série CRT de vérins rotatifs à crémaillère de PHD est conçue pour des applications nécessitant un actionneur double effet et magnétique avec un angle de rotation de 90° ou 180°. Cette série est disponible en trois configurations : avec pignon mâle, double pignon mâle ou pignon femelle. Les vérins sont équipés d’amortisseurs réglables et offrent la possibilité d’appliquer des interrupteurs à lames souples magnétiques.

Avantages

Double effet et magnétique pour une confirmation précise de la position
Amortisseurs réglables pour des mouvements fluides à la fin de la rotation
Possibilité d’appliquer des interrupteurs à lames souples magnétiques pour l’intégration dans les systèmes de contrôle
Trois configurations pour une flexibilité de conception et d’application
Fabriqué en matériaux de haute qualité comme l’aluminium anodisé et l’acier au carbone pour la durabilité
