Technische Data

Groefcompatibiliteit: 6,5 mm D-groef (o.a. Norgren)
Montage: insteken, draaien en vergrendelen – vlak tegen cilinder
Vermogen: max. 5 W (reed), 4,8 W (elektronisch)
Spanningval: 0 V (reed), max. 1 V (elektronisch)
Gevoeligheid: 85 Gauss (reed), 25 Gauss (elektronisch)
LED-indicatie: rood of geel, zichtbaar vanuit brede hoek
Beschermingsgraad: IP67 / NEMA 6
Temperatuurbereik: −20 °C tot +80 °C
Trillingsbestendigheid: 20 G (reed), schokbestendigheid: 30 G
Aansluitopties:
0 – 9 ft PVC-kabel
3 – 8 mm male pigtail (M8 connector)
8 – 12 mm quick connect pigtail (dual sensor)
Mating cordsets:
M8: RC08-AFM030-0120C10A / -0150C10A
M12: RC12-AFM040-0120C10A / -0150C10A

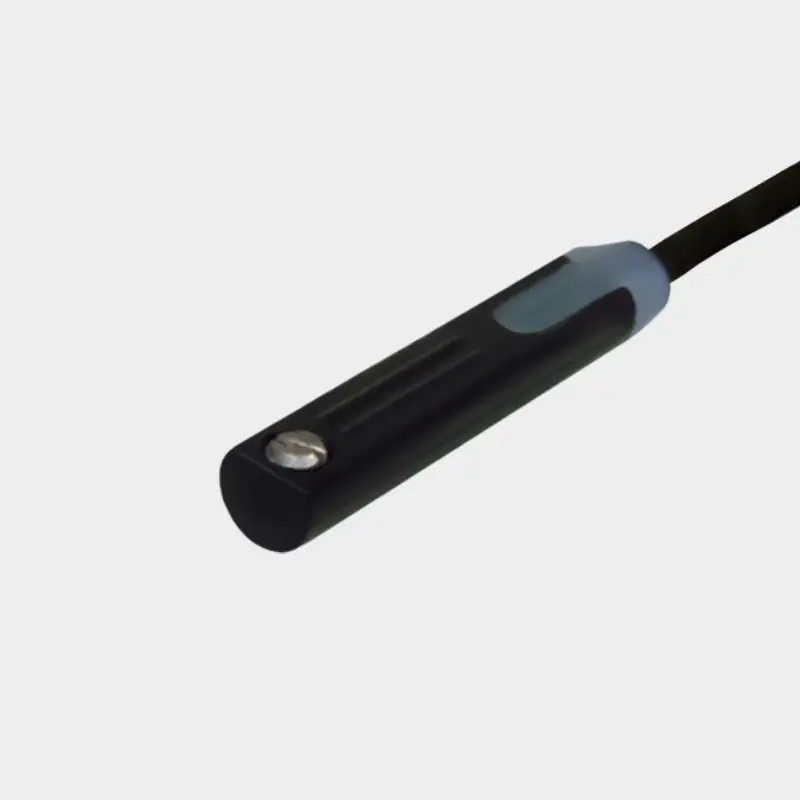

9M50 serie – D-groef schakelaar

De Canfield 9M50-serie is een kleine proximity schakelaar voor montage in 6,5 mm brede D-groeven zoals gebruikt bij lineaire actuatoren van onder andere Norgren. Dankzij het slimme ontwerp wordt de schakelaar langs de gleuf geschoven, gedraaid en vastgezet zonder dat hij uitsteekt boven het profiel. De schakelaar ligt vlak tegen de cilinder en zorgt zo voor een nette, beschermde en ruimtebesparende montage.

De schakelaar is leverbaar met reedtechnologie of als elektronisch model (PNP of NPN), elk voorzien van LED-indicatie. Reeduitvoeringen ondersteunen spanningen tot 120 V AC/DC, terwijl de elektronische varianten gevoeliger zijn (25 Gauss) en reageren met minimale hysterese. De volledig in polyurethaan ingegoten behuizing biedt IP67-bescherming tegen water en stof.

Wil je zeker weten of de 9M50 past binnen jouw D-groef? Vraag vandaag nog je offerte aan bij LDA Belgium en upgrade jouw cilinderautomatisering met deze slimme oplossing.
