Caractéristiques techniques

  • Pression de fonctionnement : 1,4 à 10 bar (pneumatique), 2,8 à 103 bar (hydraulique, selon modèle)
  • Température de fonctionnement : -29°C à 82°C
  • Durée de vie : 5 millions de cycles
  • Angle de rotation : 3, 4 ou 5 positions, avec des positions intermédiaires réglables
  • Tailles d’alésage : 25,4 mm, 34,9 mm, 50,8 mm, 76,2 mm
  • Charge axiale maximale : 534 N à 3558 N (selon modèle)
  • Charge radiale maximale : 1334 N à 8896 N (selon modèle)
  • Couple théorique à 6 bar : 0,64 Nm à 17,37 Nm (selon modèle)
  • Vitesse de rotation : dépend du modèle et de la pression
  • Jeu en milieu de rotation : 0° à 1° (selon modèle)
  • Répétabilité : ±0,15° à ±1° (selon modèle)

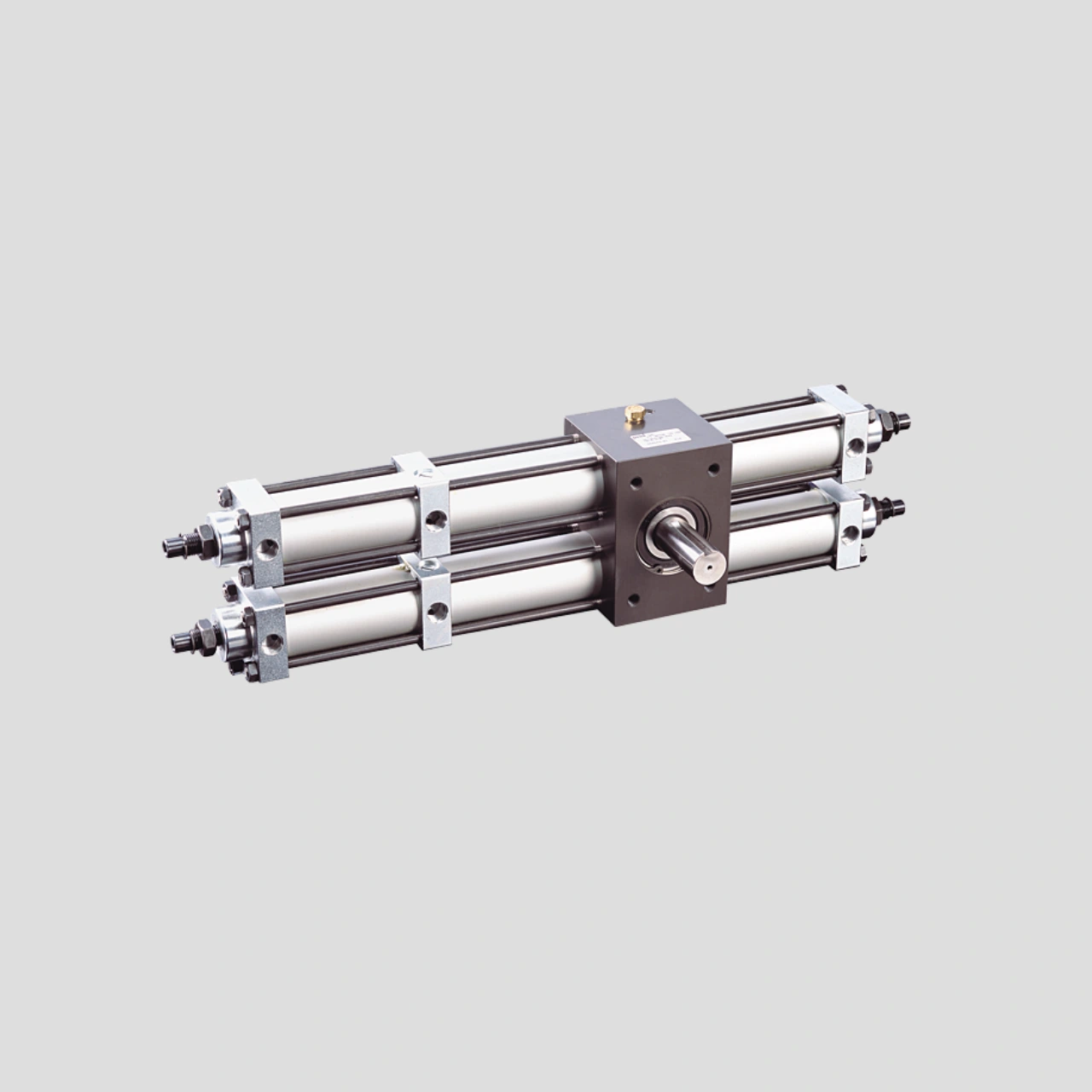

2000-8000 d’actionneurs rotatifs multi-positions à crémaillère

La série 2000-8000 d’actionneurs rotatifs multi-positions à crémaillère de PHD est conçue pour des applications nécessitant trois, quatre ou cinq positions de rotation. Ces actionneurs offrent une grande précision et fiabilité, idéaux pour des processus industriels complexes où précision et répétabilité sont essentielles.

Avantages

  • Plusieurs positions de rotation pour des mouvements complexes
  • Positions intermédiaires réglables pour une flexibilité d’application
  • Couple élevé et capacité de charge grâce au mécanisme à crémaillère
  • Options de contrôle de vitesse et d’amortissement intégrées pour des mouvements fluides
  • Montage facile avec des trous de fixation standardisés
