Caractéristiques techniques

  • Pression de fonctionnement : 1,4 à 10 bar (pneumatique), 2,8 à 103 bar (hydraulique, selon modèle)
  • Température de fonctionnement : -29°C à 82°C
  • Durée de vie : 5 millions de cycles
  • Angle de rotation : 45° à 450° (selon modèle et configuration)
  • Tailles d’alésage : 25,4 mm, 34,9 mm, 50,8 mm, 76,2 mm
  • Charge axiale maximale : 534 N à 3558 N (selon modèle)
  • Charge radiale maximale : 1334 N à 8896 N (selon modèle)
  • Couple théorique à 6 bar : 0,64 Nm à 17,37 Nm (selon modèle)
  • Vitesse de rotation maximale à 5,5 bar : 216°/s à 366°/s (selon modèle)
  • Jeu en milieu de rotation : 0° à 1° (selon modèle)
  • Répétabilité : ±0,15° à ±1° (selon modèle)
  • Distance entre les paliers d’arbre : 34,9 mm à 95,3 mm (selon modèle)

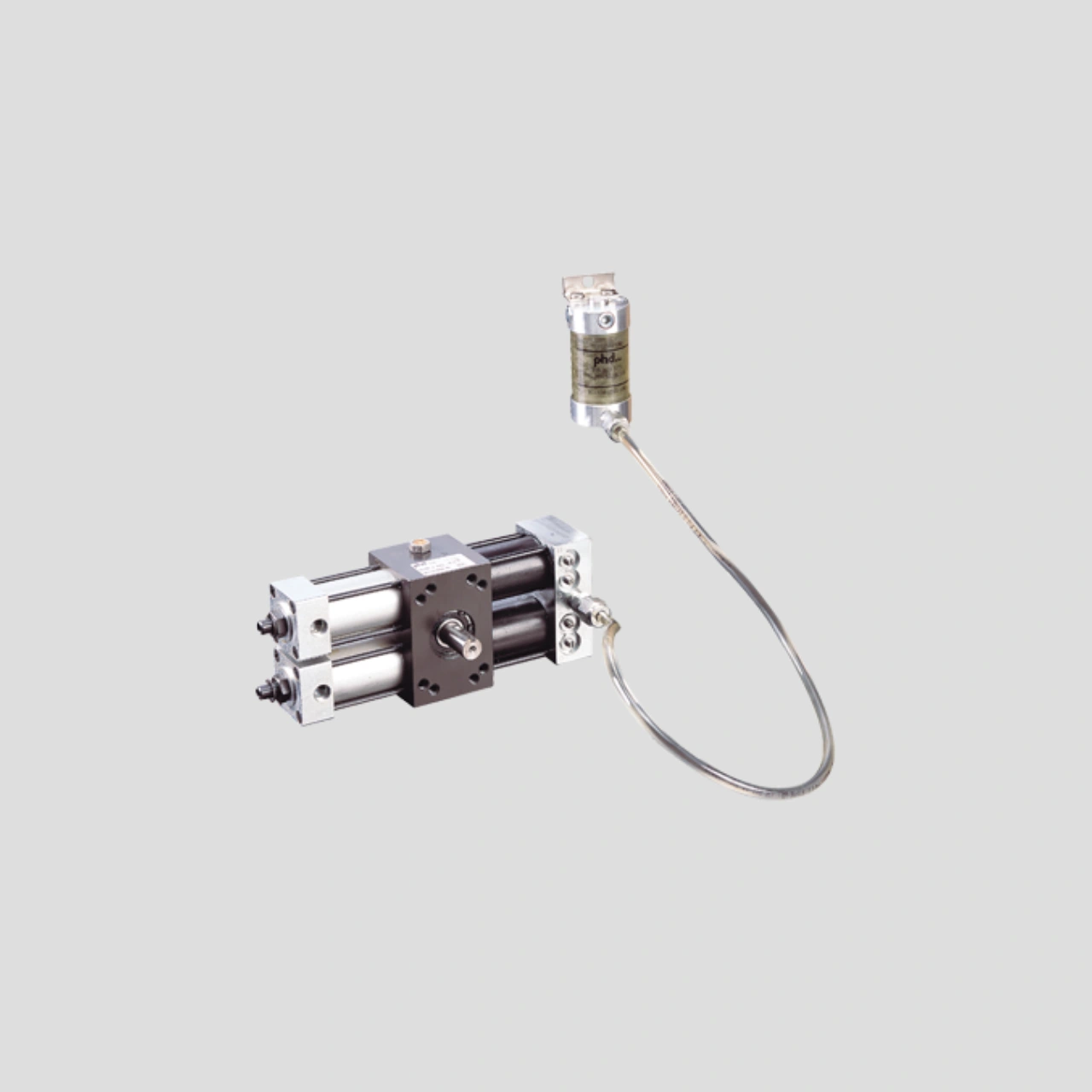

2000-8000 d’actionneurs rotatifs tandem à crémaillère

La série 2000-8000 d’actionneurs rotatifs tandem à crémaillère remplis d’huile de PHD est conçue pour des applications nécessitant une rotation fluide et contrôlée. Ces actionneurs combinent un système tandem air/huile pour une pression positive dans la section remplie d’huile, un boîtier en aluminium anodisé dur imprégné de PTFE pour la résistance à l’usure et une friction réduite, ainsi que des crémaillères et pignons de haute qualité pour une longue durée de vie.

Avantages

  • Rotation fluide sur toute la plage de rotation grâce au système rempli d’huile
  • Vitesse et amortissement contrôlés pour des mouvements précis
  • Réservoir d’huile intégré pour compenser les variations de volume dues aux fluctuations de température
  • Matériaux de haute qualité pour la résistance à l’usure et une longue durée de vie
  • Réglage d’angle et options d’amortissement ajustables pour une flexibilité d’application
