Caractéristiques techniques

  • Pression de fonctionnement : 1,4 à 6,8 bar
  • Température de fonctionnement : -29°C à 71°C
  • Durée de vie : 5 millions de cycles
  • Angle de rotation : 180° (standard)
  • Tailles d’alésage : 25 mm, 32 mm, 50 mm
  • Charge axiale maximale : 1300 N à 3100 N (selon le modèle)
  • Charge radiale maximale : 2546 N à 8229 N (selon le modèle)
  • Couple théorique à 6 bar : 3,6 Nm à 46,8 Nm (selon le modèle)
  • Vitesse de rotation : dépend du modèle et de la pression
  • Jeu en milieu de rotation : 0,21° à 0,26° (selon le modèle)
  • Répétabilité : ±0,12° à ±0,53° (selon le modèle)

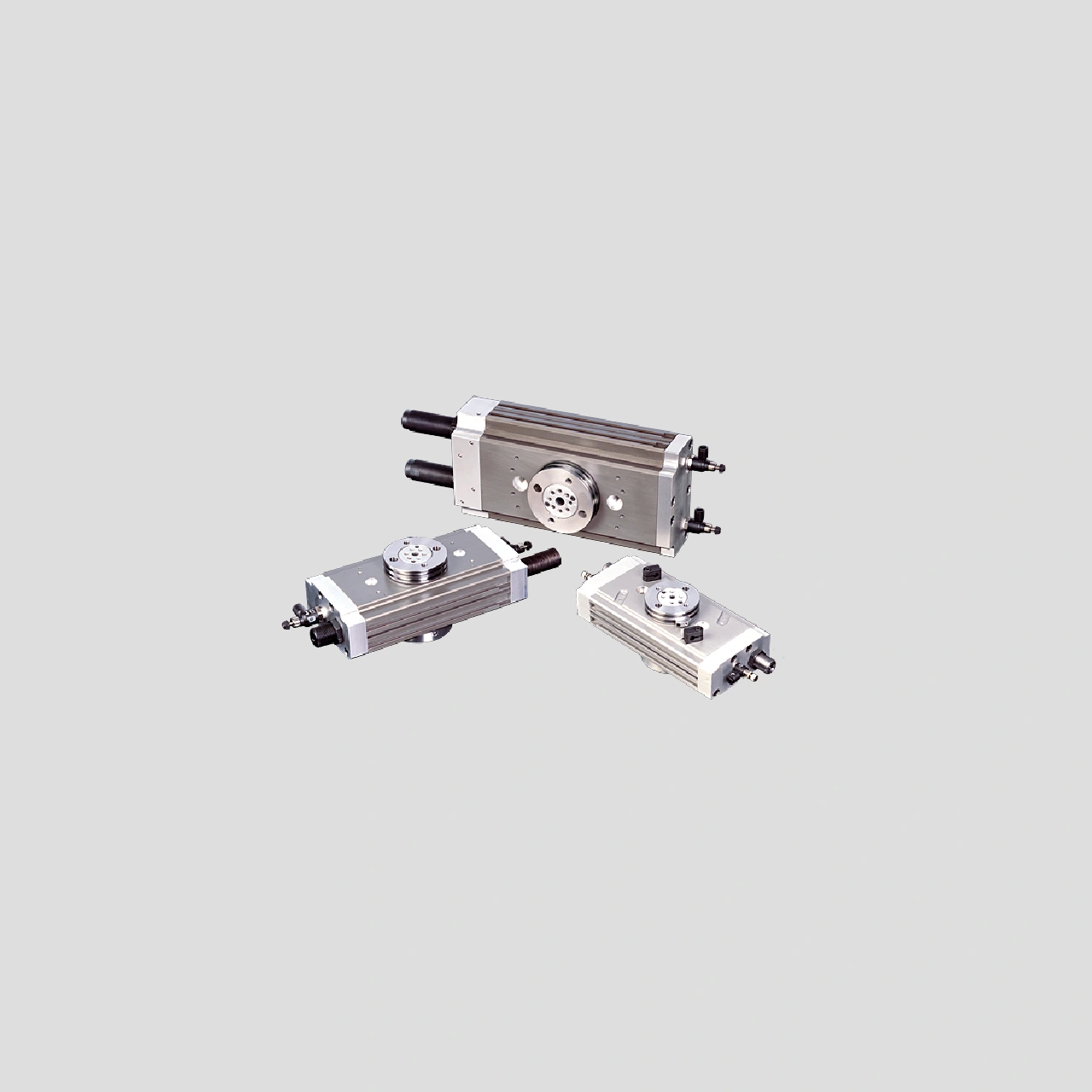

RI série actionneurs rotatifs pneumatiques haute force

Les actionneurs rotatifs pneumatiques haute force de la série RI sont équipés de passages d’air internes dans le pignon rotatif afin de permettre le couplage pneumatique à d’autres dispositifs sans tubulure externe. Des roulements à billes étanches très résistants et un système à double crémaillère et pignon contribuent à un couple et une capacité de charge élevés. Les actionneurs rotatifs de la série RI sont conçus comme des actionneurs polyvalents haute performance adaptés à un usage industriel général.

Avantages

  • Couple élevé et capacité de charge élevée grâce au mécanisme à crémaillère
  • Arbre traversant pour le passage intégré de l’air et des câbles
  • Angles de rotation réglables et options d’amortissement pour des mouvements fluides
  • Montage facile avec des trous de fixation standardisés
  • Adapté aux charges lourdes et aux cycles élevés
