Caractéristiques techniques

Type d’actionneur : Actionneur d’électrovanne pour 2 ou 3 voies 2 positions à action directe normalement fermée.
Tailles d’orifice / Facteur de débit (Cv) :
- 0.6 mm / 0.025 Cv.
- 0.8 mm / 0.035 Cv.
- 1.0 mm / 0.05 Cv.
- 1.2 mm / 0.065 Cv.
- 1.5 mm / 0.08 Cv.
- 2.0 mm / 0.17 Cv.
- 2.4 mm / 0.24 Cv.
- 3.0 mm / 0.31 Cv.
- 4.0 mm / 0.45 Cv.
Plage de pression : Vide jusqu’à 22 bar (selon la taille de l’orifice et la fonction).
Plage de température :
- Milieu : jusqu’à +60°C.
- Environnement : +10°C à +50°C.
Temps de réponse : 12 à 14 ms (cycle complet).
Milieux : Air gaz inertes huile légère eau.
Montage : Plaque de bride vis #6 (2).
Classe de protection : IP65 (IEC 144) NEMA 4 (étanche à la poussière et résistante à l’eau avec connecteur électrique).
Matériaux :
- Élastomères : FKM NBR EPDM FKM FDA* NBR NSF* EPDM NSF*.
- Ensemble d’armature : Acier inoxydable 300 et 400.
- Ressorts : Acier inoxydable 300.
Spécifications de la bobine :
- Cycle de travail : Continu (dans les spécifications).
- Encapsulation : Nylon chargé de verre.
- Isolation : Classe F.
- Puissance : 6.5 Watts 8.5 VA (AC).

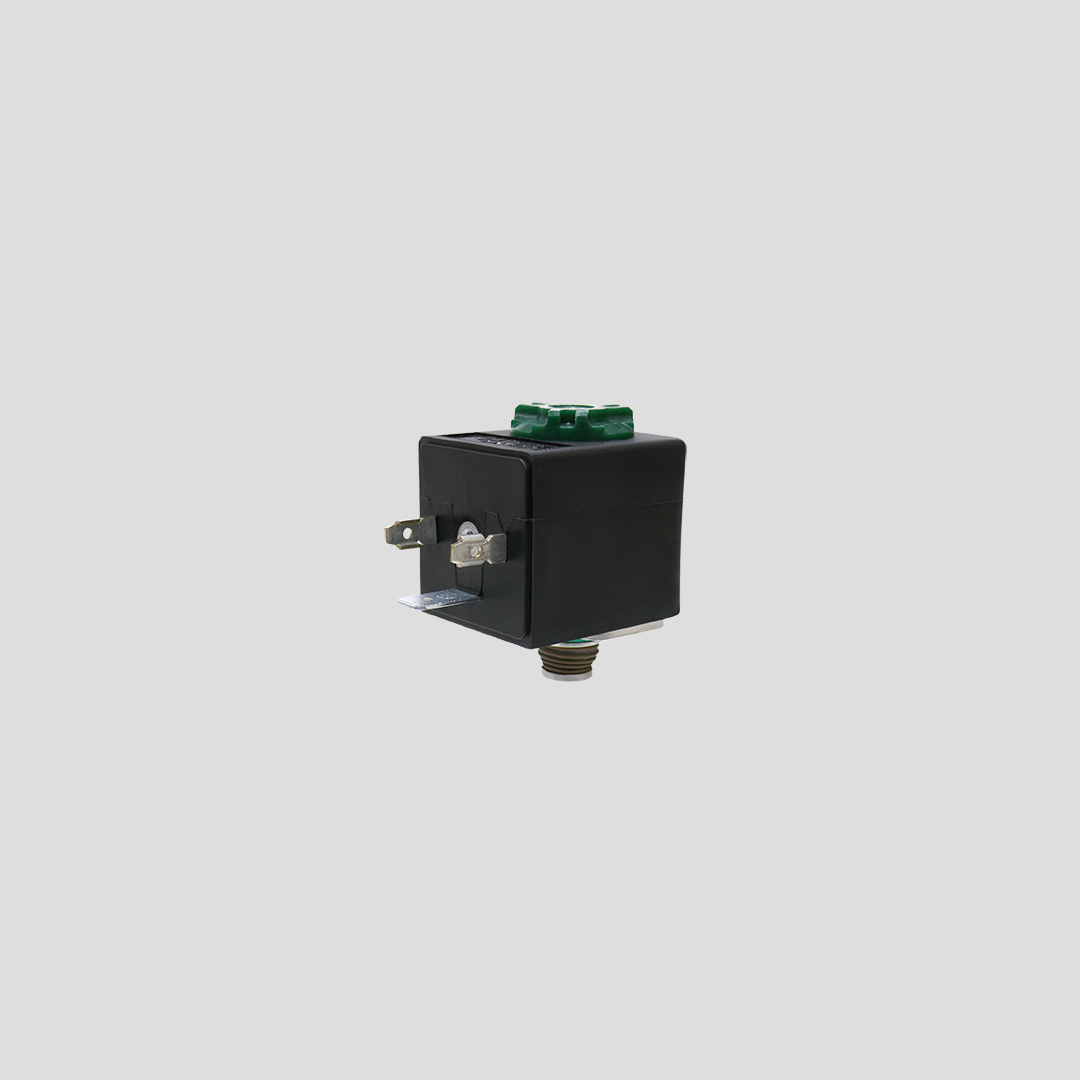

Série 5000 Vannes pilotes électriques

Les actionneurs à électrovanne de la série 5000 de Spartan Scientific assurent un actionnement fiable des vannes à 2 et 3 voies. Conçus pour l’air, les huiles légères, l’eau et les gaz inertes, ils offrent un contrôle constant et précis. De conception robuste, ils intègrent un ensemble piston-tube entièrement en acier inoxydable et des sièges à compensation par ressort, conçus pour une longue durée de vie et une fiabilité à toute épreuve. Avec des diamètres d’orifice allant de 0,6 mm à 4,0 mm, ils répondent à un large éventail d’exigences en matière de débit et de pression dans de nombreuses applications.
