ISO: 18 mm (Form A – EN175301-803)
MINI: 11 mm (Industry Standard)
Sub-Micro: 8 mm (DIN Style C) of 9,4 mm
ISO & MINI: tot 10 A
Sub-Micro: tot 6 A
ISO conduit: −40 °C tot +105 °C
Overige modellen: −40 °C tot +125 °C
Nitril: −25 °C tot +90 °C
Siliconen: −40 °C tot +125 °C
Molding (giettoepassingen)
2 of 4-gats plaatbevestiging
Sheet metal mount
½″ NPT conduit (met 6” voorgemonteerde leads)

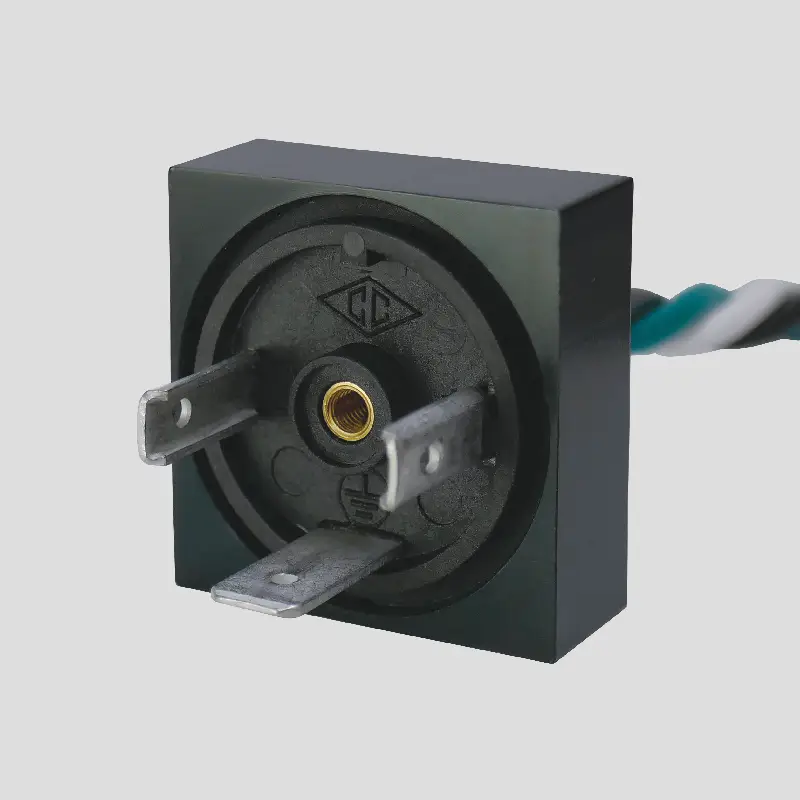

De Canfield M5-serie male connectors zijn ontworpen als elektrische snelkoppeling voor magneetventielen, drukschakelaars en sensoren in pneumatische en hydraulische toepassingen. Deze connectoren worden ingezet tijdens het gieten, verpotten of harsen van spoelen of als robuuste interface bij eindmontage van ventielsystemen. Dankzij de brede compatibiliteit zijn ze geschikt voor standaard ISO-, MINI- en Sub-Micro-formaten.
De M5-serie is leverbaar in verschillende uitvoeringen: voor inbouw, paneelbevestiging, plaatmontage of ½″ conduit. De ISO-uitvoeringen hebben een 18 mm pinafstand volgens DIN EN175301-803 Form A. De MINI‑connectoren volgen het industriestandaard 11 mm-formaat en de Sub-Micro connectoren zijn beschikbaar in 8 mm (DIN Style C) of 9,4 mm pinspacing. Afhankelijk van het model zijn er versies met 2+ aarde of 3+ aarde contacten.
De behuizing is gemaakt van glasvezelversterkt nylon met een temperatuurbestendigheid tot 125 °C (105 °C bij conduit-uitvoering). Alle modellen zijn voorzien van montagegaten met M2.5 of M3 schroefmaat en worden geleverd inclusief bevestigingsmateriaal. Door hun robuuste afwerking en veelzijdige montagemogelijkheden zijn ze inzetbaar in mobiele toepassingen, OEM-toestellen of industriële automatisering.
Wil je weten welke M5 male connector geschikt is voor jouw toepassing? Vraag vandaag nog je offerte aan bij LDA Belgium en verbind je systeem met een betrouwbare standaard.
