Technische Data

  • Bore grootte: Ø 12 tot 40 mm
  • Rotatiehoek: 0° tot 190°
  • Drukbereik: 1 tot 10 bar
  • Temperatuurbereik: 0°C tot 60°C
  • Levensduur: 3 miljoen cycli
  • Toelaatbare kinetische energie: 0.006 tot 0.56 J
  • Theoretisch koppel: 0.10 tot 3.76 Nm/bar
  • Maximale radiale lagerbelasting: 54 tot 543 N
  • Maximale axiale lagerbelasting: 71 tot 1009 N

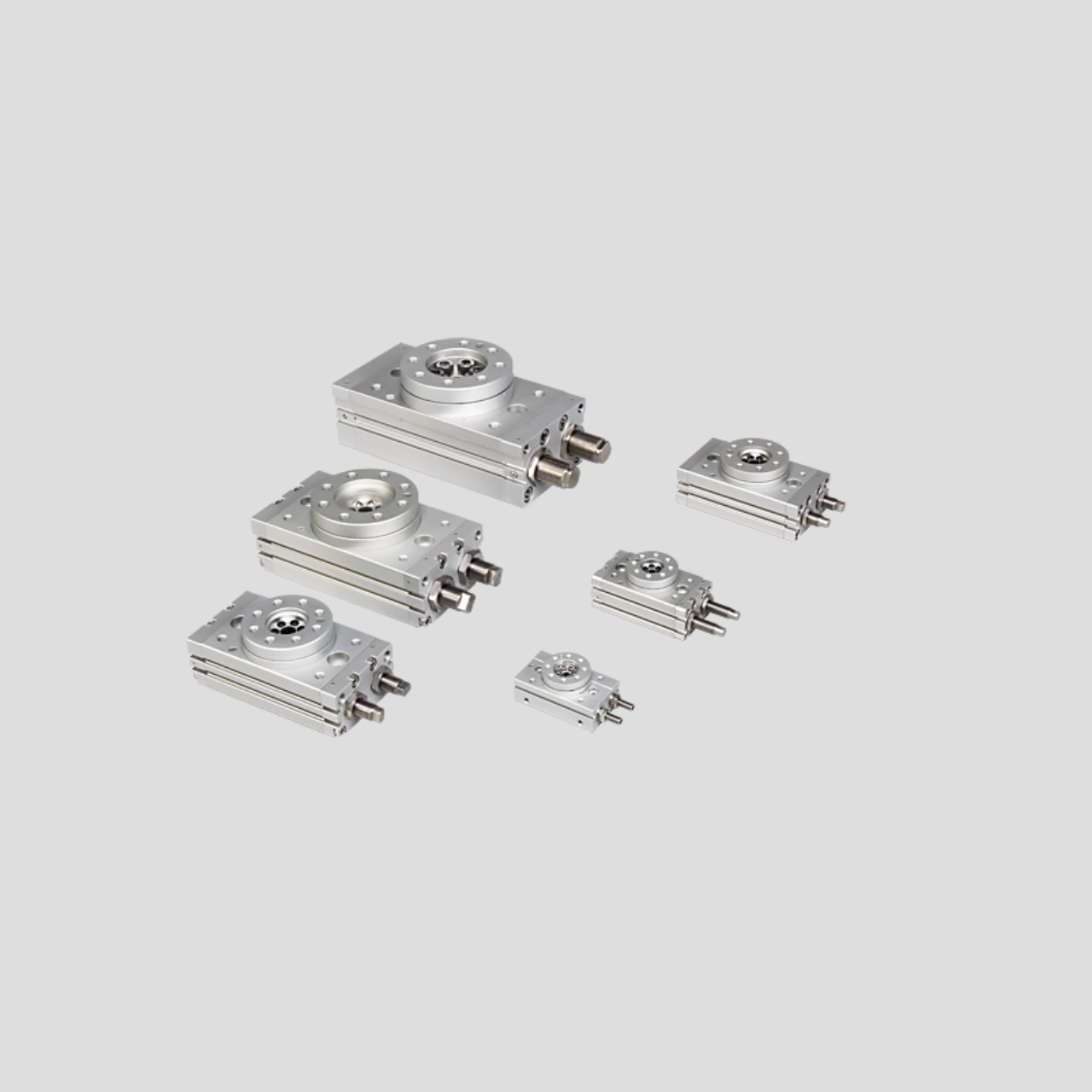

ORQ-Serie compacte draaicilinders met tandheugel

De PHD Optimax®-serie ORQ pneumatische  draaicilinders met tandheugel is voorzien van een dubbel tandheugel- en rondsel-systeem dat een hoger uitgaand koppel levert en speling aan het einde van de rotatie elimineert. De ORQ-serie heeft een drop-in metrische bevestiging die voldoet aan de wereldwijde norm en is verkrijgbaar in 6 boringmaten.

Voordelen

  • Dubbele tandheugel-aandrijving voor hoger koppel en spelvrije rotatie
  • Standaard instelschroeven met schokdempers en magneten voor schakelaardetectie
  • Holle tandwielas voor doorvoer van kabels of leidingen
  • Eenvoudige montage met gestandaardiseerde bevestigingsgaten
  • Geschikt voor precisiepositionering en lichte tot middelzware belastingen
