Technische Data

Maximale stroom: 10 Ampère
Maximale spanning: 250 VAC 50/60 Hz, 300 VDC
Materialen behuizing: Zwart; Grijs; Translucent (voor verlichte versies)
Maximale temperatuur pakking: −40∘ tot +125∘C
Milieubescherming: Ontworpen voor IP65/NEMA 4 (stofdicht en waterbestendig)
Kabeldiameter: PG9: 0.236″ tot 0.315″ O.D. PG11: 0.315″ tot 0.394″ O.D. 1/2″ Conduit: maximaal 0.410″
Maximale draaddikte: 14 AWG
Afmeting: ISO: 18mm pinafstand – DIN Style “A” EN175301-803
Aantal contacten: 2 + aarde, of 3 + aarde

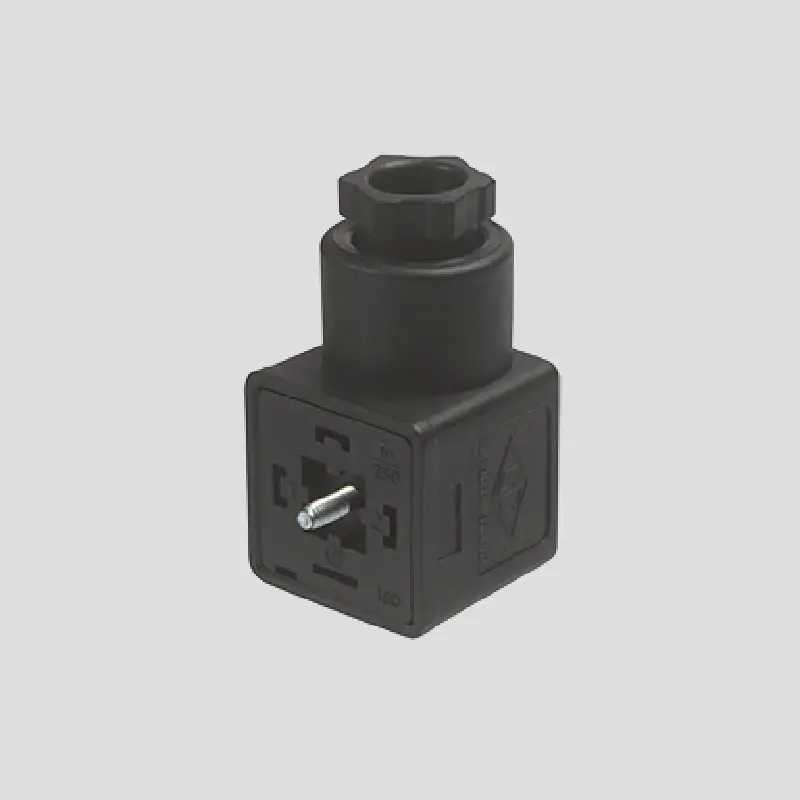

5000-serie – ISO-veldbedraad

De Canfield Connector 5000 Serie ISO connector verbindt magneetventielen volgens de DIN Style “A” EN175301-803 (voorheen DIN 43650) specificatie. Deze standaard zorgt ervoor dat de connectoren wereldwijd uitwisselbaar zijn in de magneetventielen industrie.

Een belangrijk kenmerk is dat de gebruiker de connector zelf kan bedraden voor bestaande installaties, of dat de connector in de fabriek kan worden voorbedraad. De draadaansluitingen bevinden zich in de connectorbehuizing en de kabelingang is naar keuze PG9, PG11 of 1/2″ conduit. De maximale stroomsterkte is 10 Ampère, met een maximale geleidergrootte van 14 AWG en een buitenmantel die niet groter is dan 0,410 inch diameter. De connectoren zijn verkrijgbaar zonder verlichting of met indicatielampjes die de “aan”-status aangeven. De connectoren hebben een NEMA 4 en IP65 milieuklasse.

Vraag vandaag nog een offerte voor de 5000 ISO connector!
